热门关键词：
热门关键词：

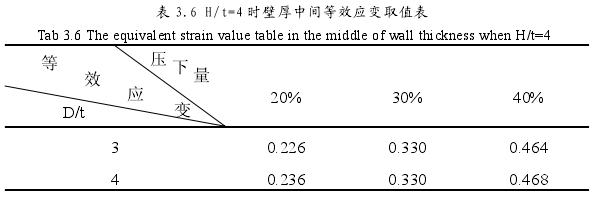

高度H/壁厚t=4外径D/壁厚t分别取5, 6时的模拟结果

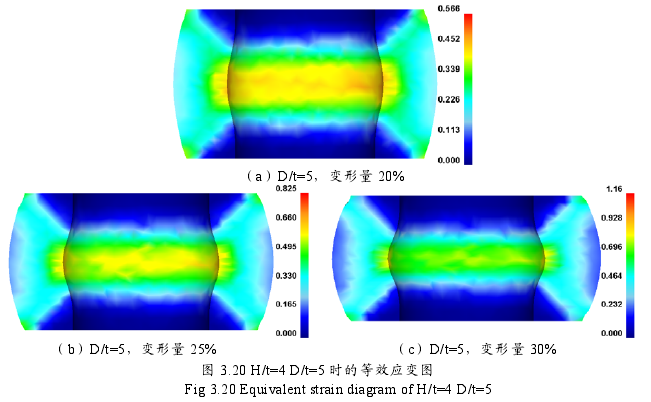

(1) D/t=5时空心钢锭分别在20%, 25%, 30%墩粗压下量下的等效应变图:
(2) D/t=6时空心钢锭分别在20%, 25%, 30%墩粗压下量下的等效应变图:
由图3. 20和3. 21可以看出，在H/t=4时，不同D/t的空心钢锭变形趋势一致。H/t=4时变形开始时有内孔壁凹陷的趋势，随着变形量的增加，空心钢锭内孔壁凹陷越来越严重，同时变形不均匀程度也增大，凹陷不严重时，在拔长和扩孔工序中可以将凹陷压平，凹陷严重时，在拔长和扩孔工序中会产生折叠，导致锻件报废，因此，实际筒体墩粗时应综合考虑变形量与内孔壁凹陷程度之间的关系，确定合理的压下量。D/t=5和D/t=6、压下量为40%时内孔凹陷严重且变形不均匀。H/t=4时墩粗容易产生凹陷，并且压下量增大时空心钢锭外壁容易出现较高的拉应力，导致锻件开裂，压下量在20-25%之间较为合理。
