墩粗有限元模型的建立

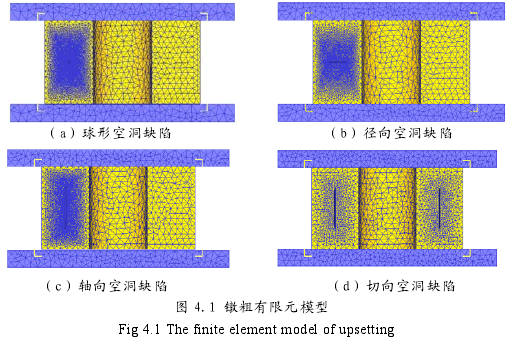

从理论上讲，空心钢锭最后凝固位置约在壁厚的1/2处，此处存在倒“V”型偏析和空洞型缺陷。空洞型缺陷按方向性常分为四类:球型空洞缺陷、轴向空洞缺陷、径向空洞缺陷和切向空洞缺陷。按与变形力的相对方向来说则可以分为两类:与变形力方向平行的空洞缺陷和与变形力方向垂直的空洞缺陷。本文选用Deform-3D数值模拟软件，采用三维热藕合刚勃塑性有限元模型，试件材料模型选用2. 25Cr1Mo0. 25V钢，模拟试件尺寸为Φ900/Φ340 X 485mm;坯料网格划分为40000个，并对空洞部分进行细分，细分为原来的0. 01;墩粗初始温度为1200℃ ;摩擦设置为热锻无润滑摩擦，摩擦因子为0. 7;由于变形具有对称性故取其1/2进行研究;空洞设置为Φ10mm的圆球，以及按轴向、切向以及径向分布的Φ10mm当量的缺陷，缺陷高度为空心钢锭高度一半左右。模型建立如图4. 1。
