镦粗轴向空洞缺陷在50%变形量下的变化过程

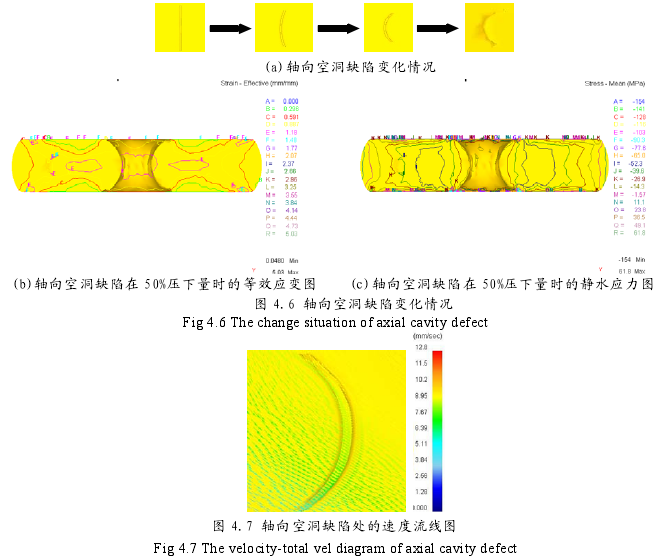

由图4. 6 ( a)可以看出，轴向空洞缺陷的变形过程:沿长轴方向长度随着砧子的下压逐渐变短，而在短轴方向随砧子的下压逐步长大并呈弯弓形，中部呈现胀大趋势，轴向空洞缺陷最终没有闭合。此时墩粗压下量为50%，缺陷处等效应变为0. 564。由图4. 7的速度流线可以看出，对于轴向空洞缺陷，变形时空洞径向远端和径向近端同时向外流动，并且在高度一半处径向远端部分流动速度比径向近端部分流动速度快，此处空洞缺陷有增大的趋势，轴向变形不能够锻合轴向空洞缺陷。
