加热炉中的炉膛与炉衬

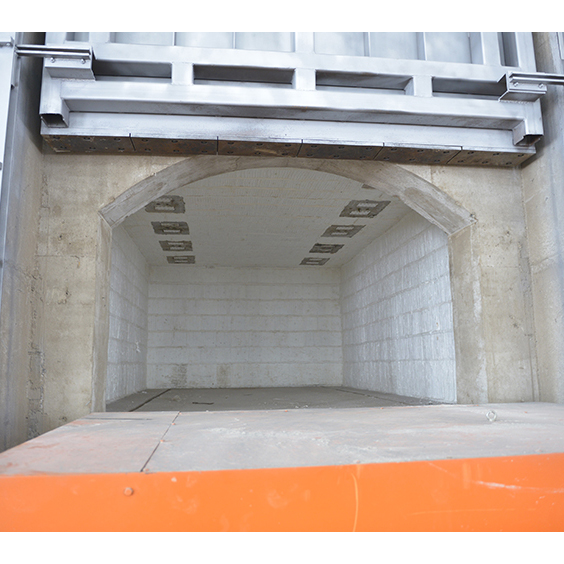

炉膛是由炉墙、炉顶和炉底围成的一个空间，是对钢坯进行加热的地方。炉墙、炉顶和炉底通称为炉子的炉衬，炉衬是加热炉的一个关键技术条件。在加热炉加热的运行过程中，不仅要求炉衬能够在高温和荷载条件下保持足够的强度和稳定性，要求炉衬能够耐受炉气的冲刷和炉渣的侵蚀，而且要求有完全足够的绝热保温和气密性能。为此，炉衬的结构通常由耐火层、保温层、防护层和钢结构等几部分组成。其中耐火层是直接承受炉膛内的高温气流冲刷和炉渣侵蚀，通常采用各种耐火材料经砌筑、捣打或浇注而成；保温层通常采用各种多孔的保温材料经砌筑、敷设、充填或粘贴形成，其功能在于最大限度地减少炉衬的散热损失，改善现场操作条件；防护层通常采用建筑砖或钢板，其功能在于保持炉衬的气密性，保护多孔保温材料形成的保温层免于损坏。钢结构是位于炉衬最外层的由各种钢材拼焊、装配成的承载框架，其功能在于承担炉衬、燃烧设施、检测仪器、炉门、炉前管道以及检修、操作人员所形成的载荷，提供有关设施的安装框架。
