金属微填料消泡器

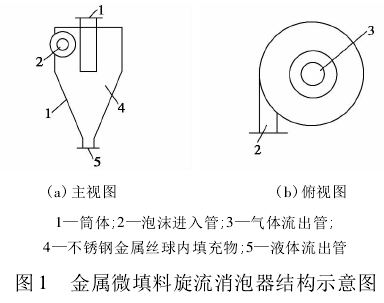

实验所用的金属微填料旋流消泡器，其结构如图1所示，由筒体1、泡沫进入管2、气体流出管3、不锈钢金属丝球内填充物4、液体流出管5组成。设备采用金属材质加工制作，筒体1是金属丝微填料旋流消泡器的主体设备，上部为圆筒形，下部为圆锥形，圆锥形筒体的圆锥角30°～60°，筒体内填充满不锈钢金属丝球填料物4，泡沫消泡和气液分离在该设备内进行。

泡沫进入管2是泡沫进入筒体1的进料通道，位于筒体1圆筒形一侧，切线进入筒体1。

气体流出管3是消泡后气体的出口通道，位于筒体顶部正中，该管插入筒体，插入深度低于泡沫进入管2的下沿，以免进入的泡沫走短路从气体流出管3流出。气体流出管3管端设有拦网，防止不锈钢金属丝球内填充物4冲出。不锈钢金属丝球内填充物4外形与常见的家用清洁球团状物相同，每个金属丝球的质量在10～20g。液体流出管5是消泡后液体的出口通道，位于筒体最低处，即圆锥形筒体正中央，其管端设有拦网，作用和配置方式同气体流出管3。

金属微填料旋流消泡器使用方法和原理是:泡沫从泡沫进入管2切线进入筒体1，获得沿筒体内壁螺旋向下的旋转运动，此过程中泡沫与不锈钢金属丝球内填充物4碰撞磨擦，消泡产生气体和液体，依靠离心作用力，液体逐渐趋向器壁，沿器壁螺旋向下从筒体下部的圆锥形底部液体流出管5排出;消泡后的气体处于筒体中央，螺旋向上从筒体上部气体流出管3排出。金属丝微填料旋流消泡器利用金属丝微填料的机械消泡作用，同时结合旋流气液离心分离作用，实现从微米级细小泡沫到常规厘米级泡沫的消泡，并获得分离后的气体和液体。
