热门关键词：
热门关键词：
1.1 主要试剂及仪器
主要试剂：含氢硅油，烯丙基聚醚，卡斯特催化剂，正丁醇，丙二醇苯醚，甲基硅油，羟基硅油，气相白炭黑，乳化剂，CMC，PB-6(自制单组分水性聚氨酯木器涂料树脂)，润湿剂外来样1、外来样2，流平剂外来样3、外来样4，消泡剂外来样5、外来样6等。
主要仪器：BZY系列自动表面张力仪。
1.2 聚醚改性硅氧烷的合成方法

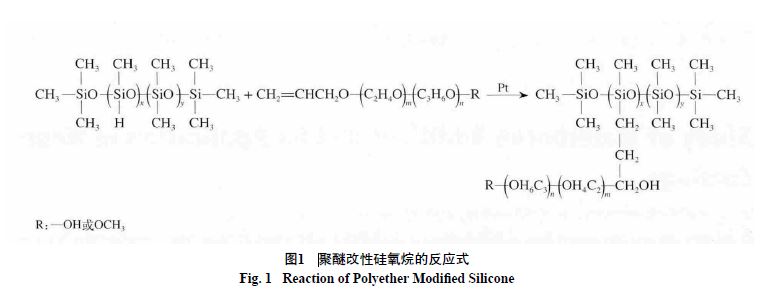

润湿剂、流平剂及消泡剂中所用的聚醚改性硅氧烷的合成方法如下：将烯丙基聚醚、卡斯特催化剂及含氢硅油(黏度较大的需加一定量的正丁醇)加入配有温度计(150℃)、搅拌器、恒压滴液漏斗、氮气导管的1L四口玻璃烧瓶中，根据制备原料的不同选择合适的合成温度，一般控制在80～110℃，保温反应6h。对加有溶剂的产品，在反应结束后还应进行减压蒸馏，脱除溶剂后即得所需产品。反应原理如图1所示。
1.3 水性聚氨酯木器清漆的制备
根据不同的测试需求决定木器涂料的配制配方。
1.4 性能测试
1.4.1 非挥发分
称取(2.000 0±0.000 5) g待测物于称量瓶中，置于120 ℃的恒温烘箱中，待样品恒重后计算样品中非挥发分的含量。具体计算公式如式(1)：
其中，S——非挥发分含量，%；
m0——称取的待测物的质量，g；
m1——称量瓶的质量，g；
m2——恒重后称量瓶与测试物的质量和，g。
1.4.2 表面张力
配置一系列浓度的水溶液，在(25±1) ℃下，采取铂金片法用表面张力仪测定。
1.4.3 HLB值
将0.2 g表面活性剂溶解在20 mL二口恶烷-苯(体积比为90∶4)溶液中，用蒸馏水滴定至明显浑浊，记下所用蒸馏水的体积V，然后按式(2)计算HLB值。
HLB = 23.6lgV - 10.6 (2)
