热门关键词：
热门关键词：

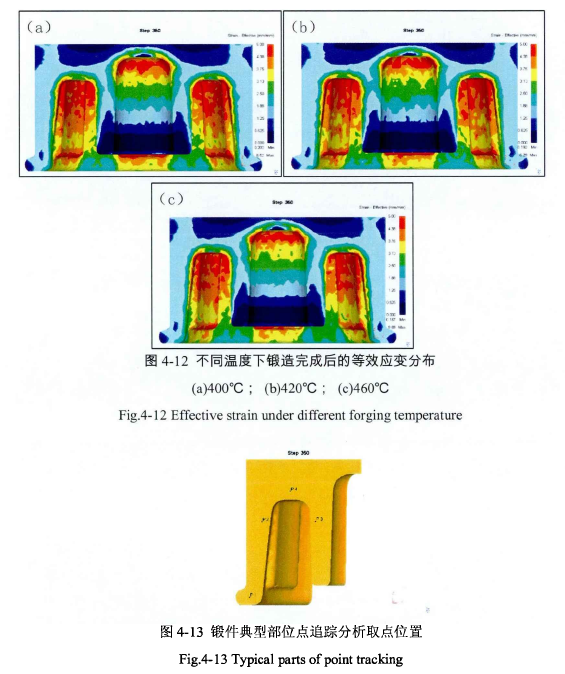

2A14铝合金轮毅在不同温度等温模锻的应变分布如图4-12所示。锻造温度在400℃-460℃范围内变化，等效应变场的分布情况差异不明显。这说明锻造温度在400℃ -460℃范围内变化，对锻件变形的应变分布没有明显影响。

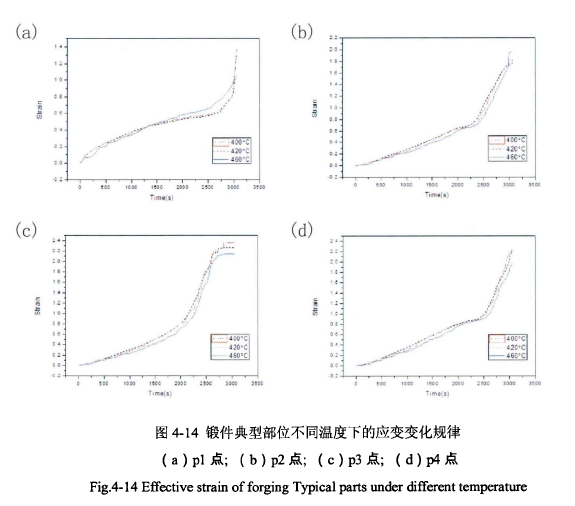

在锻件内部取4个典型部位进行点追踪分析，取点位置见图4-13所示。得到此4个部位在不同变形温度下的等效应变数值变化规律(图4-14 )。随着变形温度的降低，4个部位等效应变有所升高，但是在400℃ -460℃温度范围内，应变变化规律并没有明显差异。说明变形温度在此范围内变动，对锻件的宏观应变分布影响并不敏感。

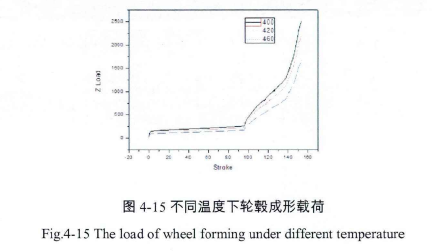

在压下速度O.O5mm/s，不同等温模锻温度的行程一载荷曲线如图4-15所示，从中可知:在成形开始阶段，坯料作横向墩粗，主要变形为横向变形，此过程载荷较低:横向变形完成后，开始挤压成形，载荷急剧上升;直到最终成形阶段。成形载荷随着等温锻造温度的提高降低。通过计算发现，在等温模锻温度为400,420和460℃时，终锻所需载荷分别为2501T, 2216T和1678T，提高等温模锻温度到460℃后，能够显著降低轮毅锻件的成形载荷，控制设备的负荷。
凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
