热门关键词：
热门关键词：

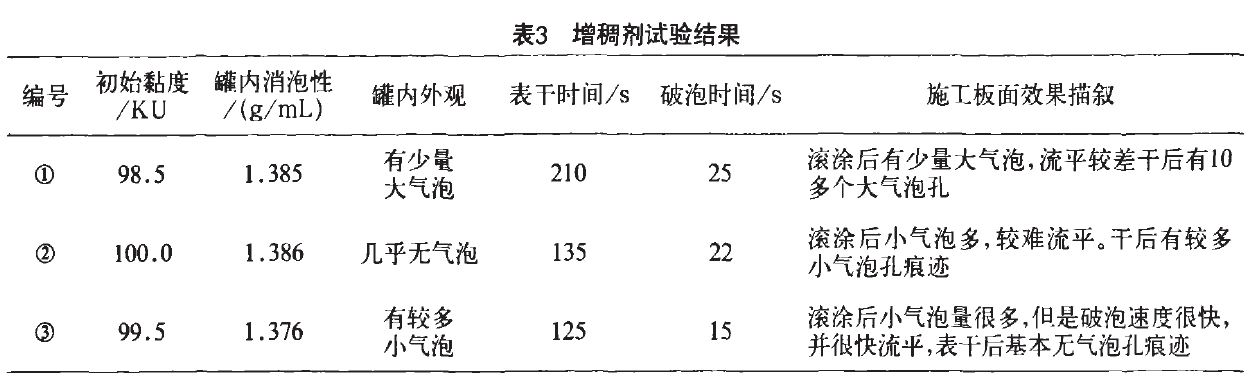

本试验采用前面选好的消泡剂，添加量为打浆前添加E0．2％，调漆阶段添加H0．15％，润湿剂选择HLB值14的低起泡润湿剂添加0．2％。增稠剂为常用的3种增稠剂，中等分子量的羟乙基纤维素HEC增稠剂，能提高中低剪切黏度的疏水改性缔合型碱溶胀的HASE增稠剂和提高中低剪切黏度的聚氨酯HURE增稠剂。考虑到疏水改性缔合型碱溶胀的HASE增稠剂和提高中低剪切黏度的聚氨酯HuRE增稠剂对水相增稠不明显，必须有较多的乳液提供缔合点，所以选择了一个PVC为45％的中等PVc苯丙体系基础漆，黏度做到相同的98～100 KU，在不同情况：①HEC加0．42％；②HASE加0．7％，③HURE加了0．9％，采用长毛滚筒在一种特别疏松腻子上施工1 m2面积，测试破泡时间和板面效果。施工时测试结果如表3。
通过表3可见，采用3种增稠剂做到相同的黏度时，由于它们的增稠效率的区别，添加量有所不同。
其中HURE Eh于对水相增稠不明显，分散时黏度低，带入的气泡较多，所以比重较低。施工时虽然HEC做大泡多，但是由于HEC保水性好，干燥时间慢，最终的板面效果比HASE的好，
加H U R E的由于高剪黏度高，施工中滚筒带起的大气泡少，并且流平最好，最终板面几乎看不到气泡破后留下的痕迹，板面效果最好。由分析可以得出，改善流平性和增强保水性延长干燥时间都有利于施工时最终的消泡效果。
