LSP24双阀板四通快速换向阀

产品分类：换向阀

LSP24系列双阀板四通快速换向阀由于结构简单、运动件少、盘阀板与密封圈无相对磨擦，所以密封可靠、动作时间短、无泄漏、工作寿命长。该阀的许多优点正适合采用蓄热式燃烧系统的各种炉窑，用以完成集中换向等功能。

订购热线：0510-88818999

跟此产品相关的产品

: LSP23N型三通快速换向阀

: LSP23V型三通快速换向阀

: LSP23A型三通快速换向阀

产品详情

产品展示 /PRODUCT EXHIBITION

概述

执行标准

LS系列盘式快速换向阀、切断阀 Q/320211AUK01-2011。

主要技术参数

规格范围	200~1200mm	单程动作时间	<2 s
适用介质	空气、煤气、烟气	许用环境温度	-10~+60℃
许用介质压力	<0.012MPa	驱动介质压力	压缩空气或氮气0.4-0.6MPa
许用介质温度	-10~+250℃	执行机构形式	气缸

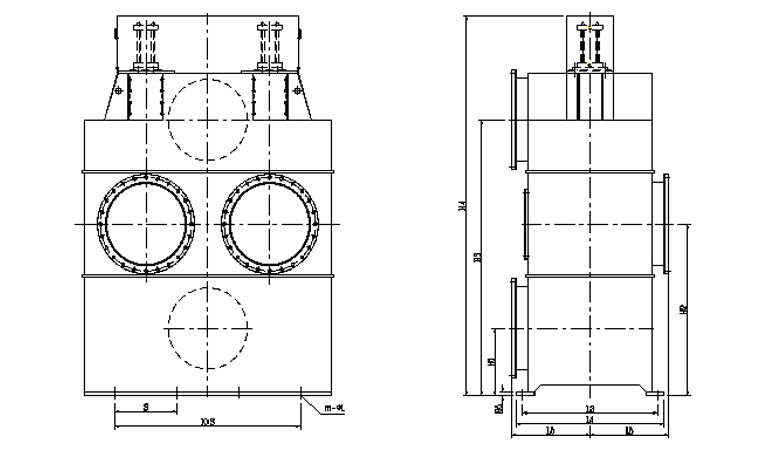

外形图及连接尺寸

规格	L1	L2	L3	L4	L5	H1	H2	H3	H4
DN200	400	840	400	600	350	300	700	1100	1450
DN300	600	1240	700	800	450	350	850	1350	1924
DN400	800	1640	900	1000	550	400	1000	1600	2274
DN500	900	1840	1000	1100	600	450	1150	1850	2634
DN600	1000	2040	1100	1200	650	500	1300	2100	2934
DN700	1100	2240	1200	1310	700	580	1480	2380	3284
DN800	1200	2440	1300	1410	750	630	1630	2630	3644
DN900	1300	2640	1400	1510	800	700	1800	2900	3974
DN1000	1400	2840	1500	1610	850	750	1950	3150	4304
DN1200	1600	3240	1700	1810	950	800	2200	3600	4695

规格	H5	D1	D2	K	S	m	t	n	d
DN200	16	320	280	3	300	8	30	8	18
DN300	16	440	395	3	350	8	30	12	23
DN400	20	540	495	3	400	8	34	16	23
DN500	24	645	600	3	450	8	34	16	23
DN600	24	755	705	3	500	8	34	20	26
DN700	28	860	810	3	550	8	34	24	26
DN800	28	975	920	3	600	8	34	24	30
DN900	30	1075	1020	3	650	8	34	24	30
DN1000	30	1175	1120	3	700	8	34	28	30
DN1200	30	1375	1320	3	800	8	34	32	30

注：进、出口方向可根据用户要求灵活组合，若未在订货时声明，则按（基本）图所示制造。

阀门流量系数C值

规格DN(mm)	200	300	400	500	600
流量系数C	2300	3900	7400	11500	17000
规格DN(mm)	700	800	900	1000	1200
流量系数C	23900	31900	41000	49000	73000

安装须知

1、LSP24系列阀门安装接管时介质流向必须与阀门流向标志一致。

2、阀门安装时气缸必须处于垂直状态。

3、阀门安装时周围需留出足够的操作空间。

4、法兰连接尺寸标准：GB9119-2000、PN0.6MPa、RF系列。

注意事项

1、输送介质所含的尘土及硬质细粒不大于100mg/m3；

2、当输送介质含腐蚀性气体时，订货时需特别注明。

3、驱动气缸的压缩空气应经气动三大件处理后接入，正常工作压力处于0.4－0.6MPa之间。

4、当环境温度低于4℃时，应对压缩空气干燥处理或使用不含水氮气。

5、油雾器内不得缺润滑油（长江以南地区30#机械油，长江以北地区15#机械油）。

维护保养

保养项目	阀杆	油雾器	位置开关	阀杆密封圈	阀板密封圈	阀体内腔
保养内容	涂润滑油	加油	检查、紧固	检查、更换	检查、更换	清灰
保养周期	一周	一周	一月	二月	二月	六月

电控接线图

LSP24系列

换向阀、快切阀设备主要应用企业：

宝钢、沙钢、济钢、首钢、三钢、天钢、包钢、宣钢、新余钢铁、南钢、梅钢、锡钢、青岛钰也、贵阳特殊钢、新抚钢、长治钢铁公司、承德钢铁公司、崇利钢铁厂、唐山半壁店钢厂、唐山银丰钢铁公司、唐山宝新钢铁公司、津西钢铁公司、遵化钢铁公司、江苏铁本钢铁公司、石家庄鹿泉钢厂、郑州增奇新钢铁公司、无锡西姆莱斯钢管有限公司、无锡宏达重型锻件厂、濮阳耐火材料厂、芜湖铸管有限公司(芜湖钢铁厂)；

酒钢集团兰泰公司榆中钢铁厂、大连金牛股份有限公司中型材厂、邯郸纵横钢铁有限公司、宁夏恒力集团有限公司、常州中兴建材厂(中天钢铁)；浙江衢州元立金属制品有限公司、江阴蝙蝠金属制品有限公司、西宁特殊钢股份有限公司（棒材）、唐山安泰钢铁有限公司、江阴华西热带厂、北方重工集团特钢公司、汉中钢铁有限公司热轧带钢、江苏长强钢铁有限公司、无锡新三洲钢业有限公司、无锡帆勇液压管有限公司、襄汾县新金山特钢有限公司；

无锡斯贝歇尔钢管有限公司、酒钢集团翼钢责任有限公司、河北吉泰特钢集团有限公司、大冶华鑫钢业有限公司、上海九天钢铁有限公司、唐山泰丰中板有限公司、福建三金钢铁有限公司、无锡华丽特种钢管有限公司、陕西略阳钢铁有限责任公司、抚顺佳业机械制造有限公司、沈阳市长城工业电炉厂、贵阳特殊钢有限责任公司、山东日照钢铁有限公司、华菱涟钢、新冶特钢有限公司无缝管厂、无锡金声锻造有限公司等。

换向阀、快切阀设备主要选用单位：

中冶赛迪工业炉有限公司；中冶东方工程技术有限公司；中冶华天南京工业炉有限公司；中冶南方（武汉）威仕工业炉有限公司；中冶东方工程技术有限公司秦皇岛研究设计院；中冶东方工程技术有限公司包头贝瑞工业炉分公司、宝钢设计院；北京科技大学；北京金信合达能源科技有限公司；鞍钢设计院，首钢设计院；黑龙江省冶金设计规划院；北京赛恩立特工程技术有限公司；天津赛洋工业炉有限公司等、郑州中能科技发展有限公司、天津市洪瑞节能设备有限公司。

【如需详细了解LSP24双阀板四通快速换向阀的产品信息或技术信息，可扫下二维码：技术工程师—徐工】
