1m3搅拌槽的结构参数

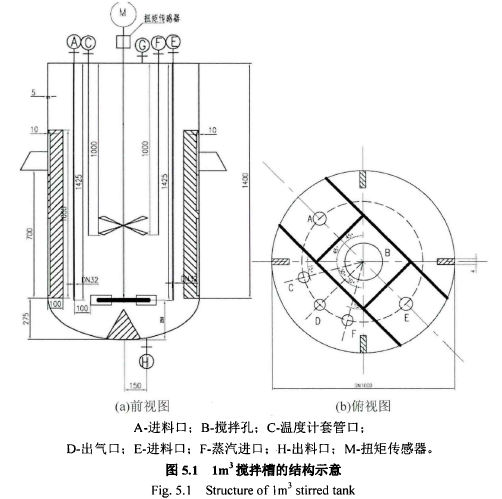

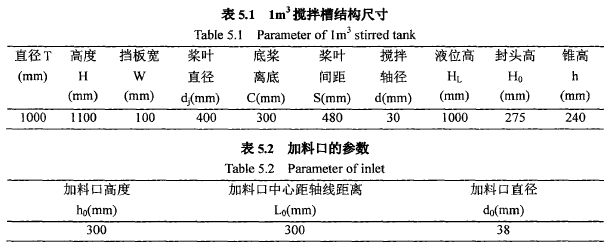

1m3中试搅拌反应器主体为圆柱体，底部为改进的碟形底，在标准碟形底的基础上增加了一小圆锥，其轴截面为正三角形。搅拌槽内部均匀分布着四块挡板。搅拌反应器直径T=1000mm，最终静液位高度HL=1 000mm，挡板宽度W为100mm。两层搅拌桨叶由下至上分别为DT 6和PBTD45，叶片直径呜为400mm。桨叶详细设计参数参考《搅拌与混合设备设计选用手册》，其中DT-6叶片的宽度、高度和厚度分别为100mm} 80mm和6mm，圆盘直径27Qmm; PBTD4S桨叶的高度和厚度为40mm. 1 0mm。底层桨叶离底距离C=300mm，桨间距5=480mm，搅拌轴直径d=30mm。  1m3时中试搅拌反应器中配有温度计套管、进料管及蒸汽管等内构件，即在DT 6桨叶附近的微观混合时间最短，故加料口所处位置与DT 6桨叶的水平高度相同，即加料口高度ho=300mm，加料口中心距轴线距离Lo=300mm，加料口直径do=38mm。结构示意图见图5.1，搅拌槽及加料口的具体参数分别见表5.1和表5.2所示。
