热门关键词：
热门关键词：

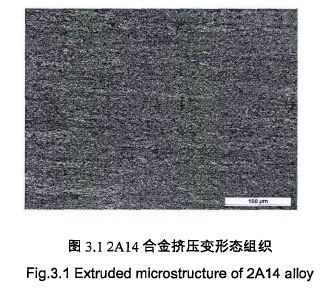

图3.1为2A14铝合金棒材挤压变形态((H112态)的初始显微组织组织。此时再结晶程度较低，由于挤压变形过程中粗大析出相被破碎，基体中析出相细小且弥散分布。

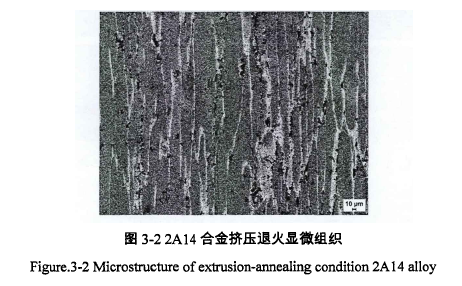

图3-2是2A14铝合金棒材挤压后经过退火后(460℃ , 12h )的显微组织。退火后发生了局部再结晶，沿着挤压方向拉长，呈白色条带状，沿着挤压轴向分布。同时，金属基体中存在尺寸较大的析出相，以骨骼状和颗粒状分布，主要是 (CuA12)相和S(CuMgA12)相以及富Fe, Mn的杂质相。在2A 14铝合金挤压坯料的退火过程中，由于粗大析出相的形成，在变形过程中粗大硬质相周围形成高密度的位错，在热激活状态下形核而诱发局部再结晶。

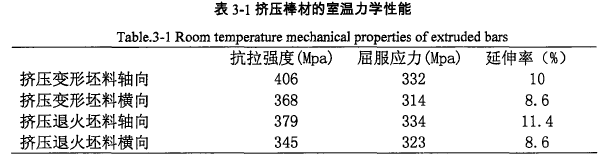

表3-1为挤压坯料的挤压态和退火态经500℃固溶处理2小时、170℃时效12h后的室温力学性能。挤压坯料经过退火后，抗拉强度下降20-30Mpa，屈服应力变化不明显，延伸率有一定程度的上升。
凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
