304L不锈钢的锻压实验结果与分析

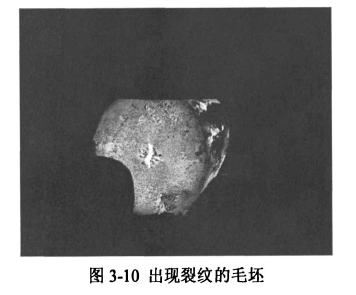

实际锻棒过程中由于操作工出现失误，未按照上述工艺进行锻造时，使得毛坯锻造温度低于终锻温度，并且锻棒过程压下量控制不当，使得毛坯在两端出中心处应力应变过大，毛坯端面出现明显开裂，从而导致毛坯报废，如图3一10所示。

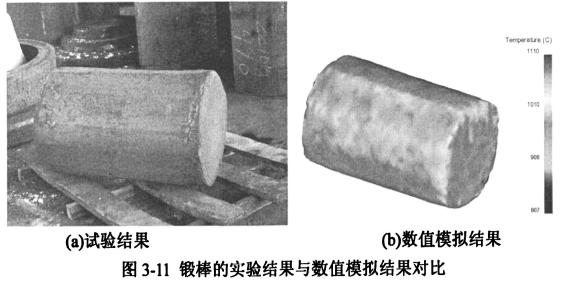

严格按照制定锻棒工艺成形，控制好锻造温度及每次压下量，得到的毛坯如图3．1l所示，图所示为锻棒的试验结果和数值模拟优化结果之间的对比图。

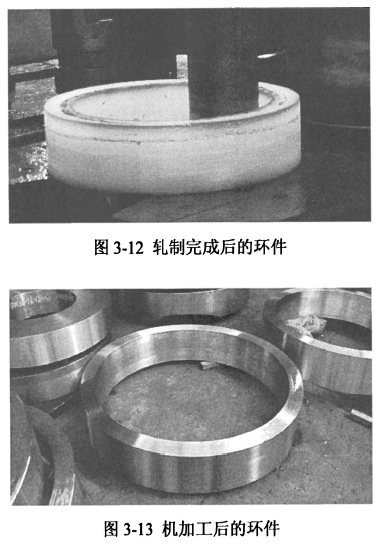

后续将按照制定工艺完成的锻棒，进行后续的镦粗、冲孔制坯工艺，送至RAM9000型轧环机进行环件轧制，如图3．12所示；轧制完成后环件空冷至室温，经过简单的粗车加工后，如图3．13所示，使用5MHz的超声波探伤仪对环件本体进行探伤，探伤结果为细晶。
