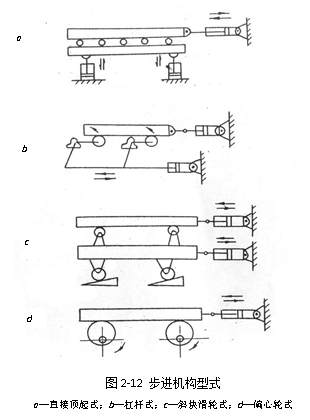

步进式炉的关键设备是移动梁的传动机构。传动方式分机械传动和液压传动两种。目前的都是广泛采用液压传动的方式。现代大型加热炉的移动梁及上面的钢坯重达数百吨，使用液压传动机构运行比较稳定，结构简单，运行速度的控制会比较准确，占地面积小，设备重量轻，比机械传动有明显的优点。液压传动的机构如图2-12所示。图2-12b、图2-12c、图2-12d三种结构型式目前是比较常见的。我国应用较普遍为图2-12c所示的斜块滑轮式。以斜块滑轮式为例说明其动作的原理：步进梁（移动梁）由升降用的下步进梁和进退用的上步梁两部分组成。上步进梁通过辊轮作用在下步进梁上，下步进梁通过倾斜滑块支承在辊子上。上下步进梁分别由两个液压油缸驱动，开始时上步进梁固定不动，上升液压缸驱动下步进梁沿滑块斜面抬高，完成上升运动。然后上升液压缸使下步进梁固定不动，水平液压缸牵动上步进梁沿水平方向前进，前进行程完结时，以同样方式完成下降和后退的动作，结束一个运动周期。
为了避免升降过程中的振动和冲击，在上升和下降及接受钢坯时，步进梁应该中间减速。水平进退时开始与停止也应该考虑缓冲减速，以保证梁的运动平稳，避免钢坯在梁上擦动。办法是用变速油泵改变供油量来调整步进梁的运行速度。
由于步进式炉很长，上下两面温度差过大，线膨胀的不同会造成大梁的弯曲和隆起。为了解决这个问题，目前一些炉子将大梁分成若干段，各段间留有一定的膨胀间隙，变形虽不能根本避免，但弯曲的程度大为减轻，不致影响炉子的正常工作。
