不同充液量的热管热阻对比

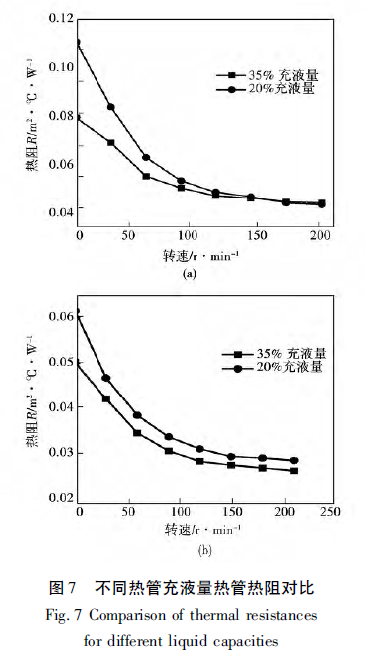

图7 为不同充液量热管热阻的对比。图7( a)的实验条件取冷却水流量60 L /h，反应釜内温度取75 ℃; 图7( b) 的实验条件取冷却水流量60 L /h，反应釜内温度为95 ℃。从图7 中可以看出，不同充液量的热管热阻的变化趋势保持一致。但在热管静止时，充液量较大的热管的热阻较低。原因是当热管静止时，由于蒸发段结构的相对复杂性，可能使得工质的回流并不能均匀的分布到每根分叉管中，即部分分叉管内会出现干涸，降低了传热效果。一般认为热管最佳充液量为1 /5 － 1 /3，而实验结果表明该结构旋转热管的最佳充液量应高于此推荐范围。

图7 中还可以看出，随着反应釜内温度的提升，不同充液量热管热阻间的差值变小，转速对较大充液量的热管热阻影响也相对较大。图7( a) 中热阻差由0． 037 ℃ /W 变为－ 0． 000 7 ℃ /W; 图7( b) 中热阻差由0． 011 ℃ /W 变为0． 002 ℃ /W。这是由于热管的旋转以及电机工作时产生的震动，使得回流液体能够均匀的分布于蒸发段的分叉结构中，此时不同充液量的热管工作状态变得相似，从而导致不同充液量热管之间的热阻变得接近。
