不同下压速度对扭转镦粗的影响

由于锻压时，镦粗是最主要的工序，那么下压速度的不同势必对工件成形有所影响。在钢锭初始温度为 1200℃，直径为 200mm，高为 200mm，高径比为 1，下压量均为 40%，摩擦因子为 0.5，扭转角度为 60°的条件下，分析讨论不同下压速度对30Cr2Ni4MoV 钢锭扭转镦粗的影响。

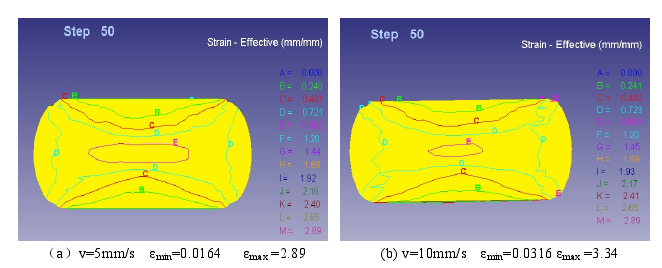

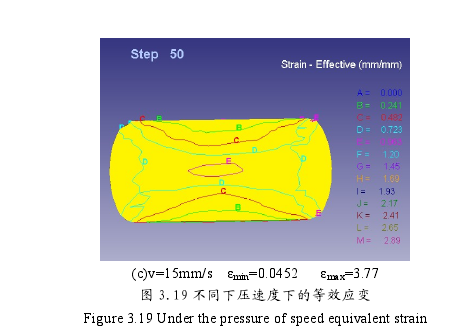

从图 3.19 中，我们可以看出：当最大应变值相同时，下压速度相对较小的心部面积较大，然而整体三种下压速度对应变的影响差别不明显。但是下压速度较小时，最大有效应变值相对较小。

然而通过图 3.20 与图 3.21 分析得出：由于下压速度的增大，相应下压载荷也变大，从而导致扭矩的增大。由于实际加工过程中，应该尽量减少载荷跟扭矩，从这个角度考虑，下压速度选取较小一些比较好。并且如果下压速度过快，那么在扭转相同的角度时，扭转角速度就会相应比较快，这样容易引起工件与模拟之间的相对滑动，也容易是工件在变形的时候产生相对较大的鼓形。
