传热部件

强放热反应过程中为了使反应温度维持在一定范围内，需要有传热部件对反应物料进行冷却。搅拌反应器内常用的传热部件有夹套、内构件、内附件以及搅拌反应器本身，其中，内构件包括横向和竖式盘管，内附件包括挡板和导流筒等。

选择传热部件的一般顺序为：当夹套能够满足换热需求时，首先选择夹套，这样可以减少容器内构件，不影响釜内流体流动，不占用有效体积且易于清洗；当夹套的换热面积不够时，可增设内盘管；若换热仍达不到要求，可选用挡板或将搅拌器本身做成空心结构，内通入载热介质进行换热。

夹套根据结构形式可以分为整体夹套、蜂窝夹套、半管夹套和螺旋板蜂窝式夹套等，最常用的是整体夹套，这种夹套一般由普通碳钢制成，以焊接或法兰与反应釜连接，从而与筒体外表面形成密闭空间的结构。夹套换热的优点是设备成本低、操作经济性好，但是由于几何形状限制而不能做得太大，这就限制了夹套的换热能力，而且釜体制成之后，难以再调整换热面积。

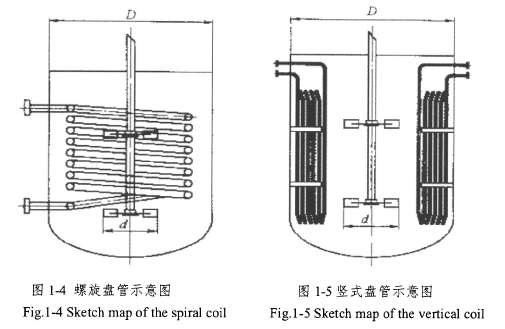

对于强放热反应仅采用夹套冷却是不够的，为了增加换热面积可安置盘管换热，盘管内流体在流动中连续地改变方向，管内流体在离心力的作用下引发二次环流，加剧了扰动，强化了对流传热嘲，同时盘管还能起到导流筒和挡板的作用。盘管可分为螺旋盘管和竖式盘管，其结构分别如图14和1．5所示。本文仅研究螺旋盘管。
