锻棒过程等效应变分布

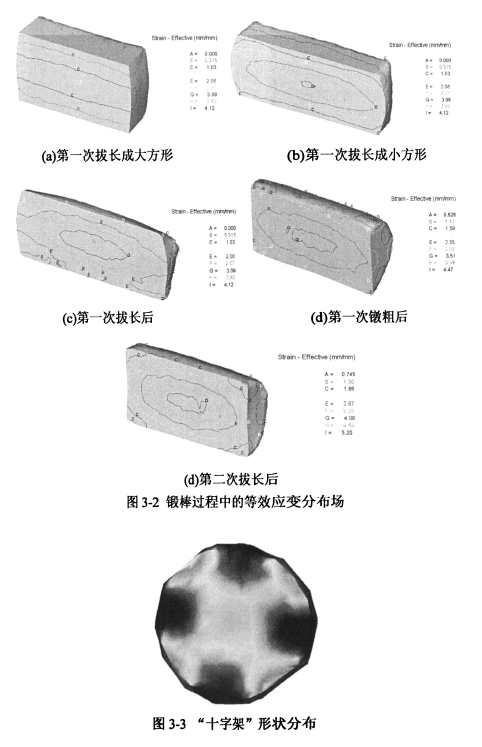

图3．2所示为锻棒过程中等效应变分布场。

图(a)可以看出，圆柱体坯料锻成大方形截面毛坯时，毛坯内部轴线先发生塑性变形，翻转过程中外侧表面中心区域也逐渐开始发生塑性变形，拔长的过程可以看成是局部的镦粗成形，先发生塑性变形的地方出现在变形量较大的中心区域；继续将大方形截面的毛坯锻成小方形截面的毛坯过程中，由于反复翻转锻造，使得变形量增大，变形区域扩大(图Co))I继续倒棱滚圆完成第一次拔长后，打方过程中变形较小的棱角发生了一定的塑性变形，从而整个毛坯都发生了塑性变形(图(c))：继续进行第一步镦粗和第二次拔长工艺，进一步增加毛坯的变形量，有助于内部粗大晶粒的破碎，获得较好变形的毛坯。同时由于拔长过程是翻转90。反复镦粗，所以拔长后的毛坯等效应变分布呈现“十字架"形状，如图3．3所示。
