多段式自预热燃烧器结构及原理

多段式自预热燃烧器见图1，包括空气进口风箱、高温烟气回流管、空气管和燃气管4部分，自身可实现预热过程，且不会导致堵塞或结渣。其主要特点是：(1)空气进入进口风箱后，在冷却高温烟气回流管内烟气的同时得到第1次预热；(2)燃料/空气进入高温烟气回流管内的燃料/空气管后与高温烟气回流管内逆向流动的高温烟气发生强对流换热，使得空气得到第2次预热，燃料得到第1次预热；(3)当燃料/空气离开高温烟气回流管内的燃料/空气管进入一端封闭的燃烧室后，与逆向流动的火焰和高温烟气发生直接混合及强对流换热，使空气得到第3次加热，燃料得到第2次加热。燃烧器与锅炉的连接示意图见图2。为达到更好的预热效果及满足不同工况的需求，燃料管与空气管的数量及布置形式可以是单根或多根，多根的情况下可以采用“一”字形排列、“十”字形排列或圆形排列等。

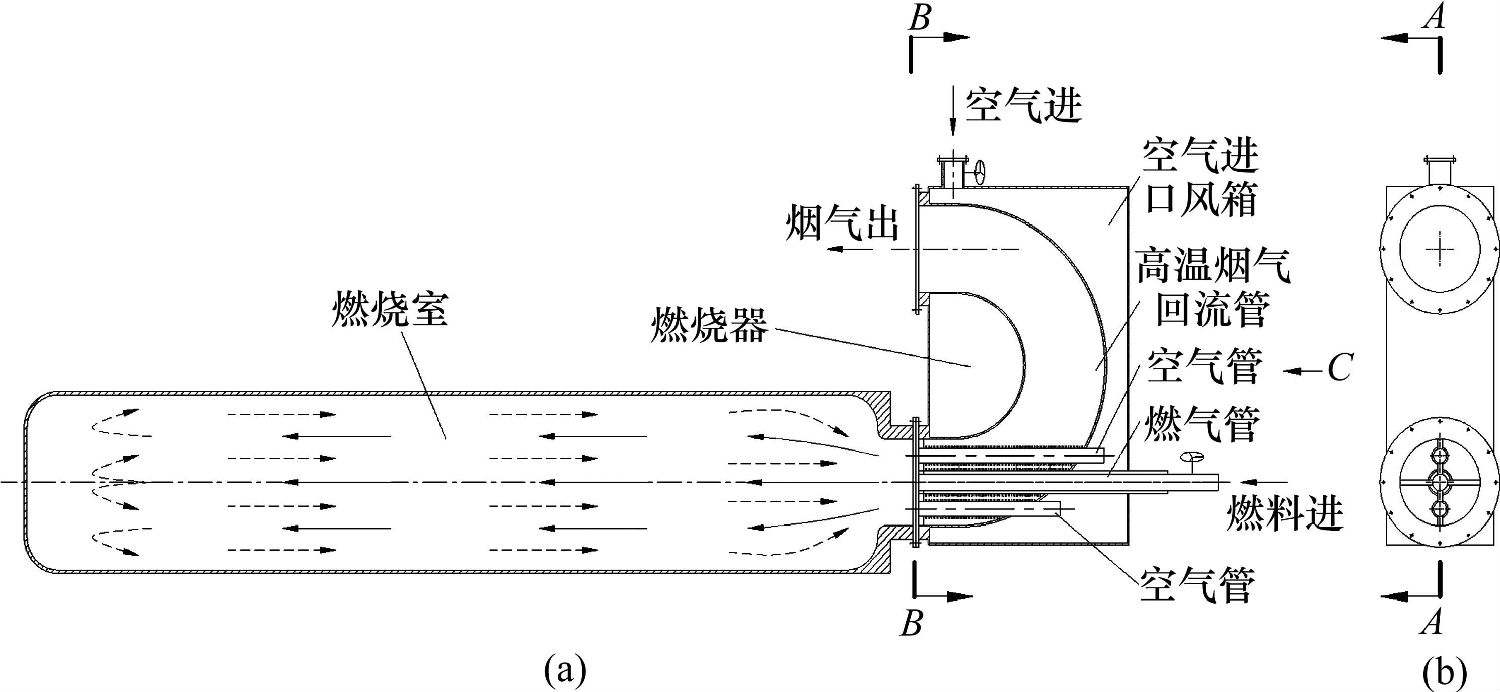

(a)A−A剖面图；(b)B−B剖面图

图1燃烧器与燃烧室示意图

Fig.1Schematicdiagramofburnerandcombustionchamber

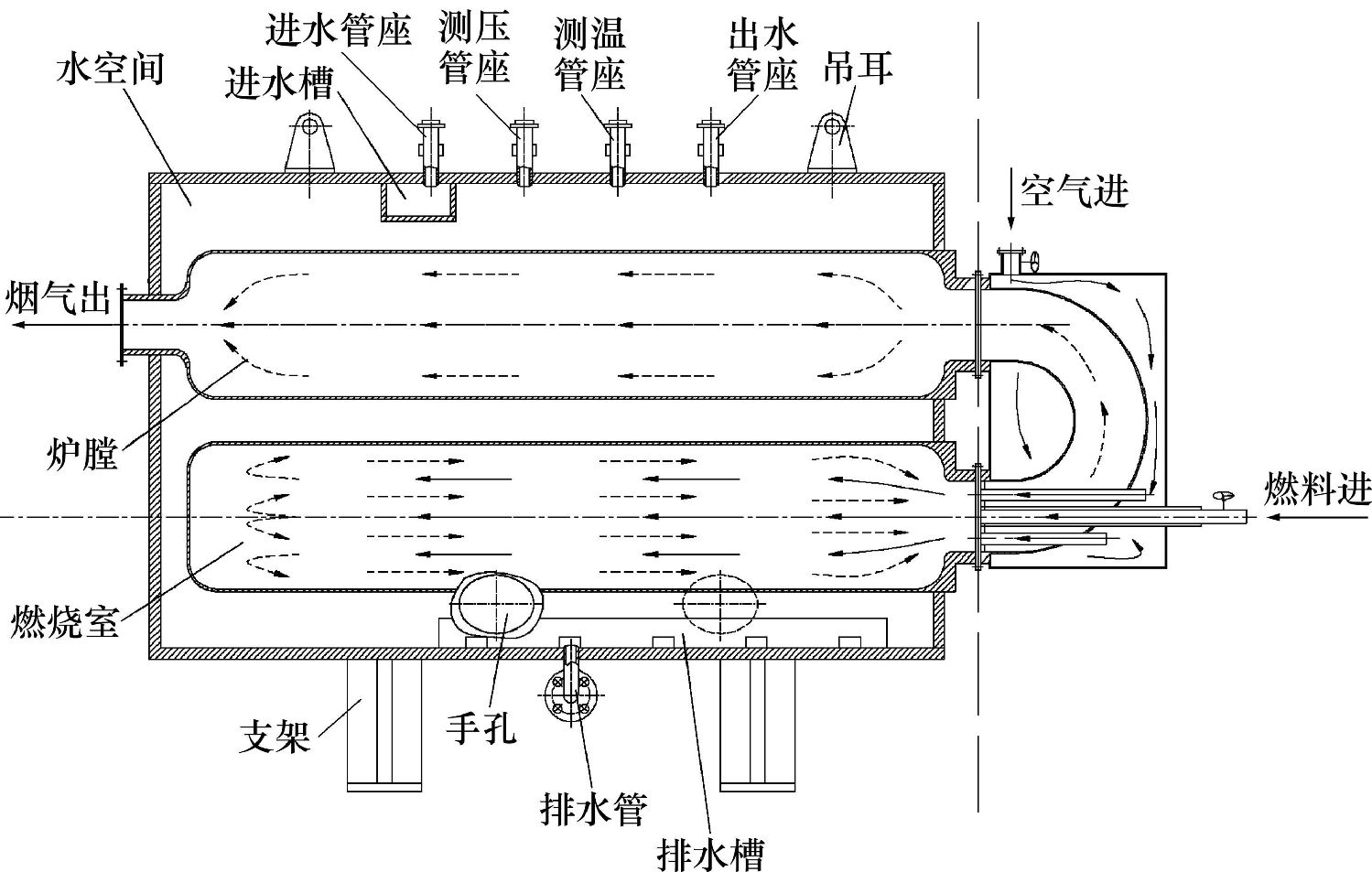

图2燃烧器与锅炉连接示意图

Fig.2Schematicdiagramofconnectionofburnerandboiler
