热门关键词：
热门关键词：

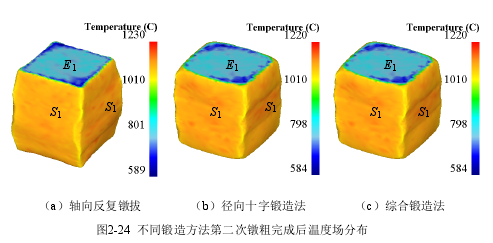

第二次镦粗完成后坯料的温度场如图 2-24 所示，由于前面锻造方法的相同，因此采用径向锻造法和综合锻造方法第二次镦粗后温度场相同的。由图可见，由于镦粗过程中，温度比较低的上下砧板与坯料两端反复的进行接触，坯料与砧板之间的传热速度要比坯料与空气之间的传热速度快，坯料两端面 E1温度比较低。在坯料端面 E1的外缘区域分布着不均匀低温区，这与第一镦粗后的温度场有所不同。其原因主要是坯料经过前面的锻造后，变形已经比较严重，形状不均匀对称，造成了第二镦粗时坯料端面与砧板之间的接触不均匀，坯料端面的传热也产生了偏差。在坯料的侧表面 E1由于没有与砧板接触，温度场分布比较均匀一致。
凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999
