网站地图|收藏本站|在线留言|腾讯博客|新浪博客您好,欢迎来到凤谷官网!

凤谷

新型烧结技术突破者Regenerative furnace expert

全国咨询电话0510-88818999
180-5158-2312

更少能源更多能量
当前位置:首页 » 凤谷资讯中心 » 行业资讯 » 第一次拔长锻造过程的测量

第一次拔长锻造过程的测量

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2017-01-03 14:39【

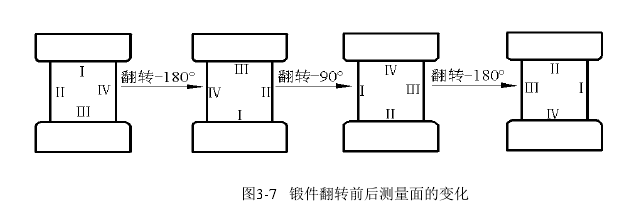

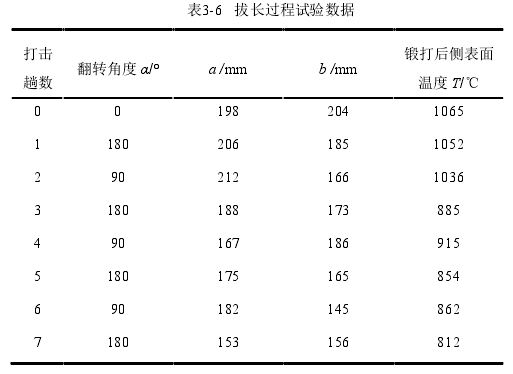

对于拔长过程数据的测量,本试验选取锻件截面尺寸锻打接近至 200mm×200mm时,开始测量锻打后锻件表面温度和截面尺寸的变化数据。锻打过程中,采用锻件翻转180°-90°交替锻打的拔长方法(如图 3-7 所示),即每锻件锻打完一趟后,逆时针翻转180°进行锻打一趟,然后再逆时针翻转90°锻打一趟,接着又继续循环下去。为了记录的方便,把最初锻打锻件朝向向上的横截面变长尺寸标记为 a,把朝向向右的横截面边长尺寸标记为 b,如图 3-8 所示。每锻打完一趟后,测量被锻打后表面的温度变化值和横截面边长a和b尺寸的大小。当锻件横截面尺寸减小接近150mm×150mm 时,由于需要采用高频轻打对锻件进行校直,因此在此时停止数据测量,测量数据如表3-6所示。





凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备,欢迎致电咨询:0510-88818999
