辊锻坯料的优化过程

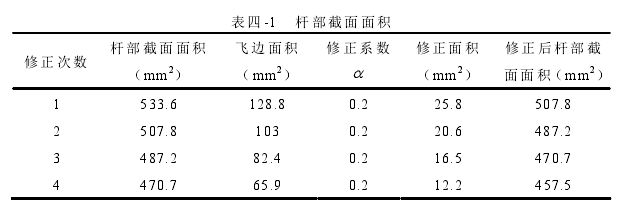

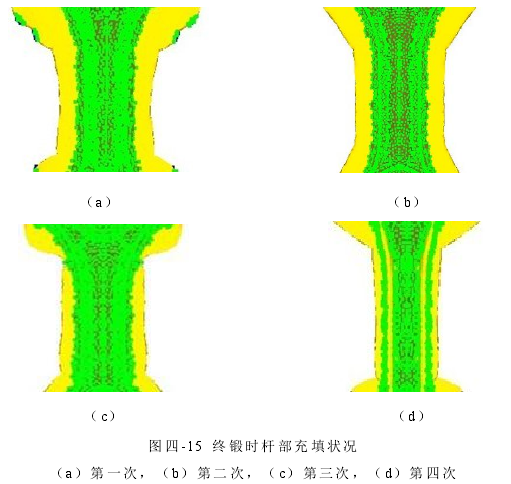

表4-1为杆部截面面积的修正变化情况。以第一次为例，锻件杆部工字筋截面积为404.8mm2，修正前对应的辊锻毛坯杆部截面为边长为23.1mm的正方形，面积为533.6mm2，则此时飞边面积为128.8mm2。第一次修正时取修正系数“=0.2，修正飞边25.8mm2，修正后杆部坯料截面面积为507.8mm2，对应的方形边长为22.6mm，建立有限元模型进行数值模拟，杆部充填情况如图4-15(a)所示。

从图4-15可看出第四次修正时杆部工字筋部位没有充满，第三次时杆部与大头部过渡区飞边几乎没有，而选择第二次修正后飞边较均匀，所以选择第二次修正值作为最终优化结果。

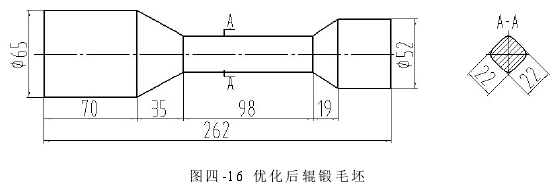

第二次进行截面积修正时辊锻毛坯图如图4-16所示。此时毛坯体积为365426mm3，下料65 X 136mm，材料利用率为80.3%。
