共析钢 C 曲线

过冷奥氏体等温转变曲线说明：

1)由过冷奥氏体开始转变点连接起来的曲线称为转变开始线;由转变终了点连接起来的曲线称为转变终了线。A 1线以右转变开始线以左的区域是过冷奥氏体区;A1线以下,转变终了线以右和Ms点以上的区域为转变产物区;在转变开始线与转变终了线之间的区域为过冷奥氏体和转变产物共存区。

2)过冷奥氏体在各个温度等温转变时,都要经过一段孕育期（它以转变开始线与纵坐标之间的水平距离来表示）。对共析碳钢来说,转变开始线在550℃出现拐弯，该处被称为C曲线的鼻尖,它所对应的温度称为鼻温。

3)共析碳钢的过冷奥氏体在三个不同温度区间,可发生三种不同的转变:在C曲线鼻尖以上部分,即A1~550℃之间过冷奥氏体发生珠光体转变,转变产物是珠光体,故又称珠光体转变;在C曲线鼻尖以下部分,即550℃~Ms之间,过冷奥氏体发生贝氏体转变,转变产物是贝氏体,故又称贝氏体转变;在Ms点:以下,过冷奥氏体发生马氏体转变,转变产物是马氏体,故又称马氏体转变。

亚共析和过共析钢的等温转变C曲线,与共析钢的不同是,亚共析钢的C曲线上多一条代表析出铁素体的线。过共析钢的C曲线上多一条代表二次渗碳体的析出线。

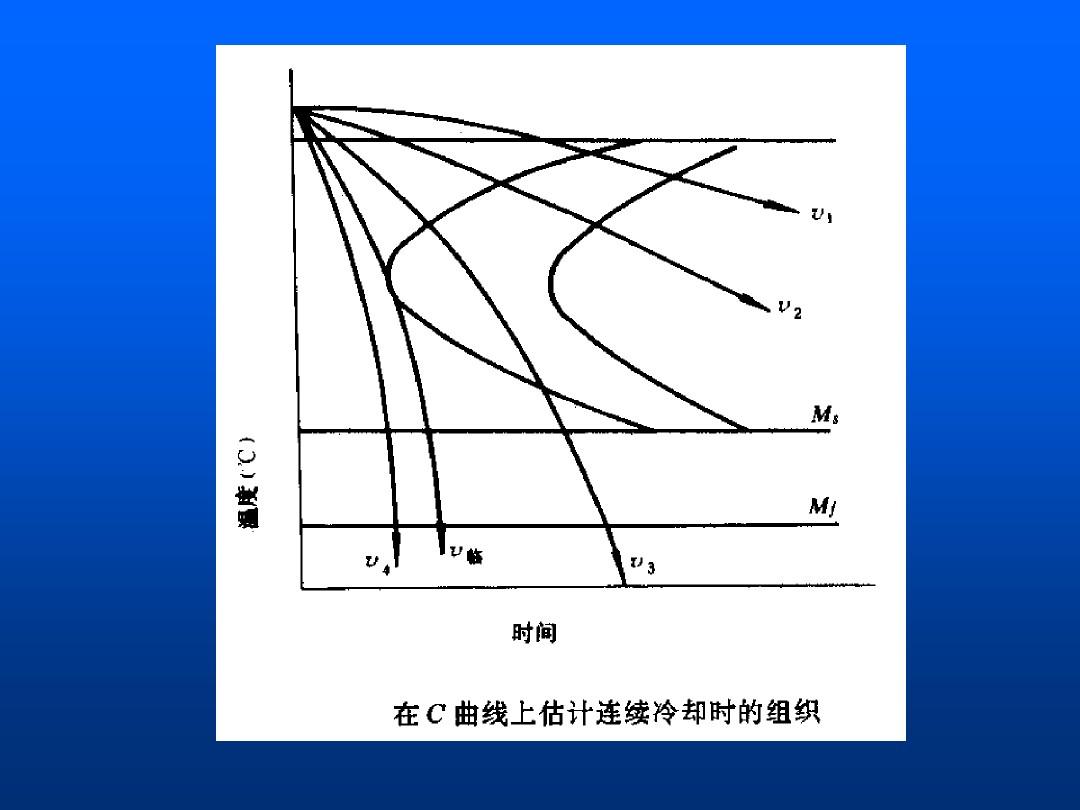

影响 C 曲线形状和位置的主要因素有：

凡是提高奥氏体稳定性的因素,都使孕育期延长,转变减慢,因而使C曲线右移。-反之,使C曲线左移。碳钢c曲线的位置与钢的含碳量有关,在亚共析钢中,随着含碳量的增加,钢的C曲线位置右移。在过共析钢中,随着含碳量的增加,c曲线又向左移。除此之外,钢的奥氏体化温度愈高,保温时间愈长,奥氏体晶粒愈粗大,则C曲线的位置愈右移。
