热门关键词：
热门关键词：
2． 1 二甲基硅油对消泡剂性能的影响

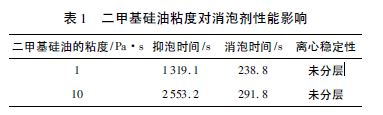

低粘度的二甲基硅油由于其较小的分子量和低表面张力，分散性好，易捕获已生成的气泡，消泡性能好，但亲水性较强，从而抑泡性能较差; 高粘度的二甲基硅油其分子量较大，易与气泡膜结合，可以抑制泡沫产生，但流动性较差，不易捕获已生成的气泡，消泡性能较差。试验考察了二甲基硅油为21wt%，疏水气相二氧化硅为1．4wt%，甲基乙烯基MQ 硅树脂为1．4wt%，复合乳化剂( HLB为10)为6．3wt%，HPMC 为0．5wt% 的条件下，二甲基硅油粘度对有机硅消泡剂的性能影响，结果如表1 所示。
从表1 可知，有机硅消泡剂的抑泡性能随着二甲基硅油粘度增大而增强，消泡性能随着二甲基硅油的粘度增大而减弱，但是消泡性能减弱程度较小。这是由于经乳化后的二甲基硅油因乳化剂的包裹，形成了可以有效阻止油滴聚集的保护膜，并通过搅拌均匀分散在消泡剂乳液中，从而缩小了消泡性能差异。同时二者都具有较好的稳定性。综合考虑消、抑泡性能，选用10 Pa·s 的二甲基硅油。
2． 2 疏水气相二氧化硅对消泡剂性能的影响

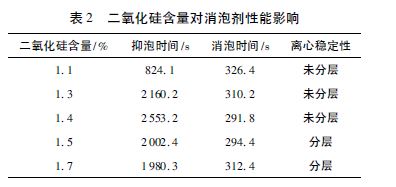

疏水气相二氧化硅具有高比面积，可以有效结合二甲基硅油增强消泡剂消、抑泡性能，而且其疏水性能可以有效提高消泡剂乳液的稳定性。疏水气相二氧化硅含量对有机硅消泡剂的性能影响如表2所示。
从表2 可知，有机硅消泡剂的消、抑泡性能随着二氧化硅含量的增加呈先增强后减弱趋势，当二氧化硅含量为1．4wt% 时，消泡剂具有最优性能。当二氧化硅含量高于1．4wt% 时，消泡剂稳定性明显下降，这是由于二氧化硅过多导致无法与二甲基硅油充分润湿，多余的部分会产生沉降，从而降低了消泡剂乳液的稳定性。综合考虑，疏水气相二氧化硅的最优含量为1．4wt%。
