工业炉窑之燃气辐射管的类型

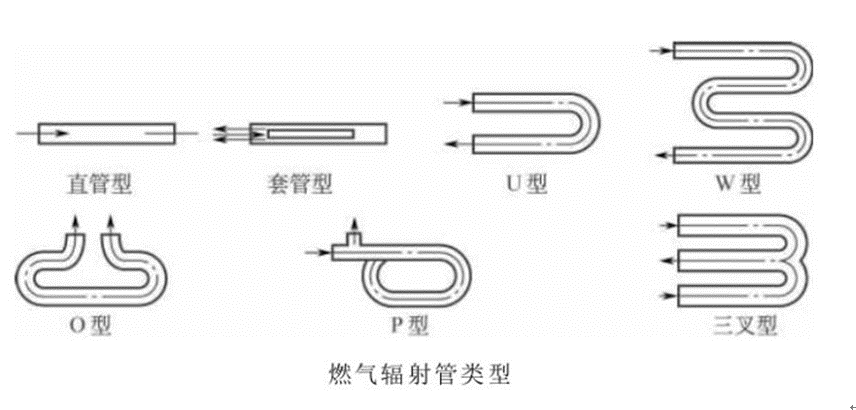

江苏凤谷节能科技有限公司  燃气辐射管的类型有直管型、套管型、U型、W型、O型、P型、三叉型，如下图所示。

① 直管型辐射管的结构最简单，在直管的一端装上烧嘴。使燃气在管内燃烧，燃烧的废气由管子的另一端排出。这种类型的管子表面温度分布差、热效率低。当发生闷炉或停炉时，因自然通风而引起热量损失。在高温应用时，可使用陶瓷材料辐射管。若两根直管型辐射管成对使用，一根管子出口安装废热回收装置，可为另一根辐射管预热燃烧所需的空气。这样既能改善辐射管表面温度分布，又能提高热效率。但是，安装和拆卸极不方便。

② 套管型辐射管具有由内管和外管制成的套管式结构。管子表面温度分布均匀，热效率高，拆装方便，在德国已有30多年的使用历史。采用废气再循环的套管型辐射管，其管子表面温度分布更趋均匀，内管热应力降低，废气温度降低，热效率提高。英国、法国、前苏联等国已形成系列产品，广为应用。由于内管温度比外管温度高出约100℃，所以，内管材料的耐久性要求更高，提高了制作费用。

③ U型辐射管相当于加长的直管型辐射管，在中间弯曲而成。烧嘴和废热回收装置可安装在同一侧。这种类型的辐射管表面温度分布尚均匀、热效率较高，也广为选用。

④ W 型、O型、P型、W 型辐射管的热效率要比 U型高，但是，辐射管表面温度分布和使用寿命都不及 U型。P型辐射管是一种废气再循环型。由于结构复杂、制作困难，实际使用少。O型辐射管制造复杂、造价高、管子表面温度分布不均，使用寿命不及 U型，实际应用亦不多。

实际上，带废热回收装置的套管型辐射管、带废热再循环的套管型辐射管、带废热回收装置的U型辐射管等，应用最为广泛。
