混合搅拌器的内部速度分布

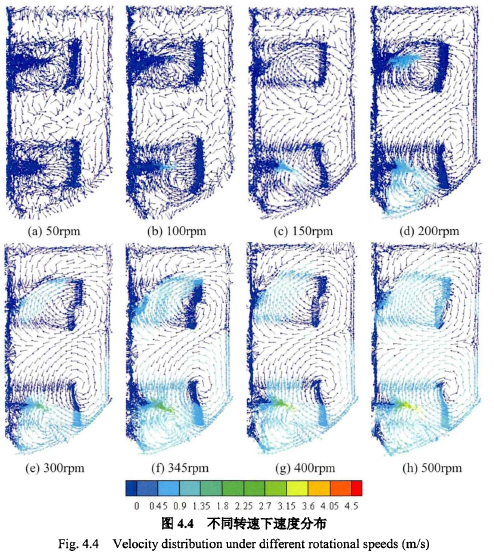

由图4.4可知，50~100rpm体系速度矢量极为混乱且流体运动速度较小，速度不足0.5m/s，这是由于低转速难以使流体强制流动，釜内流型还未完全形成所致。而其他各体系均有趋势明显的速度分布，上层的PBTD45为轴向流桨，桨叶末端形成向下的速度漩涡，下层DT-6桨叶末端流体向壁面扩展，撞击壁面后分成两股，一部分沿壁面向上流动，一部分沿壁面向下流动，然后转向流回桨叶区。这与PBTD45和DT-6桨叶的实际流动特征相符。随搅拌速度的增加，流体速度也有明显地增加，上层和下层桨叶的速度分别增至1.0m/s和3.0m/s。各体系内最大速度均出现在DT-6桨叶处，其附近流动比较剧烈，使颗粒快速分散，同时上层叶轮产生轴向循环流有利于搅拌釜内整体流动。
