混合搅拌器湍动能分布

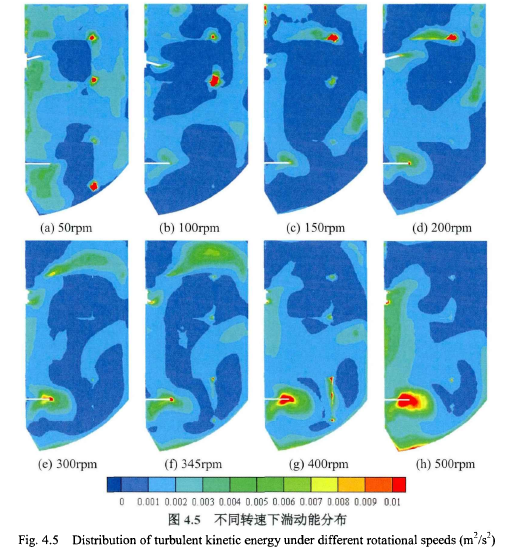

由图4.5可知随着转速的增加，高湍动能区域面积逐渐增大，其中桨叶附近的湍动能增加最为明显，由0.002m2/s2增大至0.020m2/s2。两层桨叶间的湍动能也随转速增加而变大，由0.003m2/s“增大至0.006m2/s2。其中，上层桨叶上方在150一 345rpm下有一高湍动能区，但当转速上升至400rpm和SOOrpm时却消失不见，究其原因可能是速度矢量变化所致。如图4.4所示，转速为150}345rpm时PB TD45上方流体运动速度相比50100rpm虽有所增加，但其流动方向仍较为混乱，且PBTD45的排出流尚未形成明显的轴向流动。桨叶上方速度沿水平方向向壁面扩展，与壁面发生剧烈撞击而产生较高的湍动能。而转速为400zpm和SOOrpm时PBTD45桨转速较高，桨叶轴向流动明显，减少了与壁面间的碰撞，使得上层桨上方以及桨叶与壁面间的湍动能降低。
