混合搅拌器在不同转速中的浓度分布

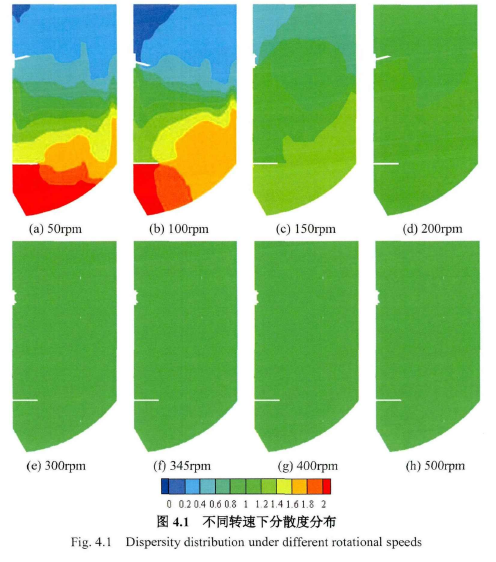

由图4.1可发现50-150rpm体系存在明显的颗粒堆积和清液层，这是由于50rpm时，反应器底部速度极低，约为0.05~0.09m/s，不足以使固体铬黄颗粒悬浮；随着转速逐渐增加至200rpm左右，底部区域内液体运动速度随之增大，约为0.68~0.90m/s，颗粒逐渐悬浮直至达到均布。图4.2表明在200-500rpm转速下，且σ<20%分散度稳定在1左右说明固体颗粒已均勾悬浮。分析各体系的轴向浓度分布亦可直观得到相同结论，如图4.3所示，50~150rpm体系的颗粒分散度有明显的梯度分布，而其它体系的分散度均为1左右，说明体系各处浓度一致，颗粒已分散均匀。值得注意的是文中转速为300rpm时，釜内颗粒己达到完全均匀分散，远低于完全悬浮临界转速的经验计算值(345rpm )表明本文底部结构设计有利于改善釜内颗粒悬浮性能，防止颗粒沉积。
