换向阀换热时间计算

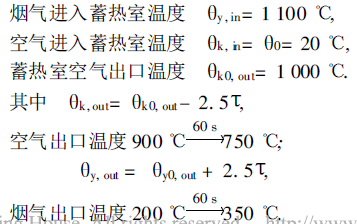

此蓄热式燃烧实验装置采用民用天然气作为燃料, 天然气消耗量为45m3/h, 则实际空气需求量为463.1m3/h, 炉温为1200℃ , 蓄热室尺寸为0.3m×0.3m×0.6m, 蓄热体采用陶瓷小球( 空隙率为41%)。可得

同理可以得出余热回收效率随换向时间的变化规律, 如图1 所示。

从图1 中可知: 最佳换向时间出现在10~30 s 内; 有效回收率在60 s 内波动不大, 60 s 时的效率约为最高值的94% , 120 s 时的效率约为最高值的81% ; 此后换向时间越长, 回收效率越低。
