搅拌器

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-01-21 10:05【

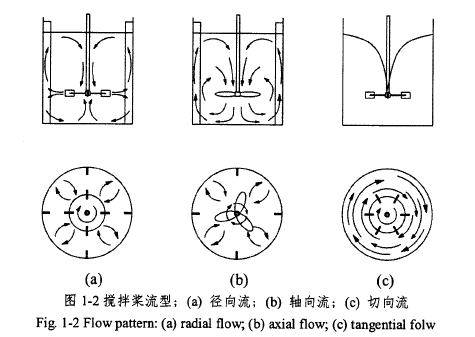

搅拌器是搅拌反应釜的主要部件,它将自身机械能通过转动转化为周围流体的动能,强化反应物料的传质与传热。搅拌器的流型对搅拌效果影响很大,搅拌器的改进和新型搅拌器的开发通常都从流型着手。影响流型的因素主要有搅拌方式、容器形状、搅拌器形状等几何特征,以及流体性质转速等。对于工业上应用最多的立式圆筒搅拌釜,将产生三种基本的流型,如图所示:


径向流:流体垂直于搅拌轴沿径向流动,在容器壁面处分成上下两股,再分别回到叶端,不穿过叶片形成两个循环流,见图1.2(a)。

轴向流:流体平行于搅拌轴向下流动,到达容器底向上折回,形成整体循环流,见图1.2(b)。

切向流:流体绕搅拌轴作旋转运动,当转速高时,液体在离心力作用下形成漩涡,此时流体从桨叶周围卷吸至桨叶区的流量很小,搅拌效果差,见图1.2(c)。

上述三种流型通常同时存在,其中轴向流与径向流对混合起主要作用,而切向流不利于混合,应予以抑制。

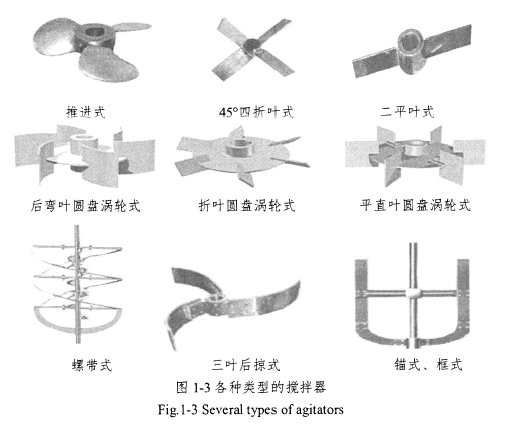

根据流动形态搅拌器可分为轴向流搅拌器和径向流搅拌器两种,推进式叶轮、新型翼型叶轮等是典型的轴向流搅拌器,而各种直叶、弯叶涡轮叶轮则属于径向流搅拌器。根据适用的体系黏度范围搅拌器又可分两类,弯叶、折叶和平直叶圆盘涡轮式、推进式、螺旋式、三叶后掠式和翼型搅拌器等适用于低黏度液体;锚式、框式、螺杆式和螺带式搅拌器等适用于高黏度流体。各种类型搅拌器如1-3图所示:
