热门关键词：
热门关键词：
2．1 PMS合成条件的确定

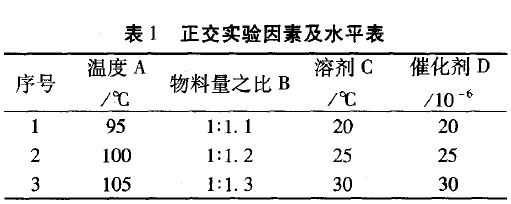

在聚醚与含氢硅油进行硅氢加成反应时，影响硅氢键转化率的因素主要有5个：反应温度(A)、PE与PHMS的量之比(B)、催化剂用量(C)、溶剂质量分数(D)和反应时间等。单因素试验研究发现后，加成反应经过约5—10 min的引发期后，反应速度迅速加快，3 h后反应几乎中止；从节约能源来讲，本实验反应时间均选择3 h。本实验将其余4因素分设三个水平，以硅氢键转化率为指标，选用正交表L9(3的4次方 )进行实验(见表1)，结果见表2。

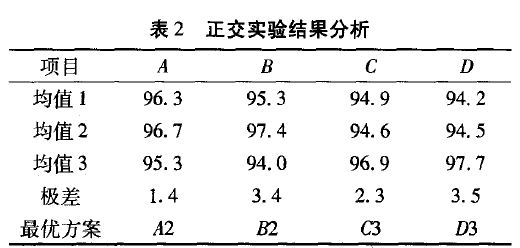

由表2可见，各因素对硅氢键转化率( α)的影响如下：D>B>C>A， 即催化剂用量对硅氢加成反应的影响最显著。随着催化剂用量的增
加，反应速度加快、α提高，但用量达到一定值后，对反应速度无明显影响，且还会因反应产生的铂黑导致产物色泽加深，产品外观变差，限制了其使用范围；原料配比亦对α有很大影响，随着PE与PHMS量之比的增加，α增高，但PE残留量增加，影响产物的性能；随着溶剂用量的增加，α也有一定的提高，但过多的溶剂会稀释催化剂，降低反应速率，因而溶剂的质量分数选择30％ ；反应温度对α的影响相对较小，高温有利于反应的进行，但温度过高引起分子交联，导致体系黏度增大，影响产品性能 。对正交实验进行方差析，得到较佳合成方案为A2B2C3D3，即PE与PHMS的量之比为1：1．2，100℃反应3h、催化剂、溶剂质量分数分别为30×10的负6次方、30％ 。该工艺条件下α可达98．7％ 。
2．2 PMS的红外光谱表征

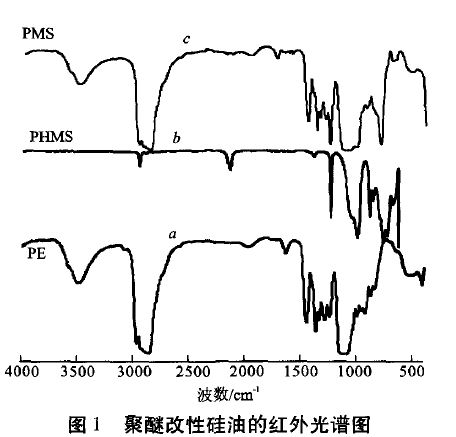

图1为PHMS、PE及产物PMS的红外光谱图。
图1α中2 160 cm-1处Si—H的特征吸收峰和图1b中164．5 cm-1处C=C的特征吸收峰于图1c中消失，说明PE基本接枝到PHMS侧链上；且图1C中存在聚硅氧烷链段和聚醚基团相应的特征吸收峰：1 028 (Vsi-O-si,s), 805( vsi—c，S)，1 260 (δc—H，S，Si—CH3)，3 493(vo—H，m)1 456 (δc—H，S，一CH2一)，1 374(δc—H，S，一CH3)，2 967 (vc-H，s，一CH3一)2 869(Vc—H，S，一CH2一)cm-1，进一步论证了上述结论。但1 645 cm-1处仍有C=C的特征伸缩频率吸收峰，这是因为聚醚本身过量，反应后仍有少量残余。
2．3 PMS用量对消泡剂稳定性的影响

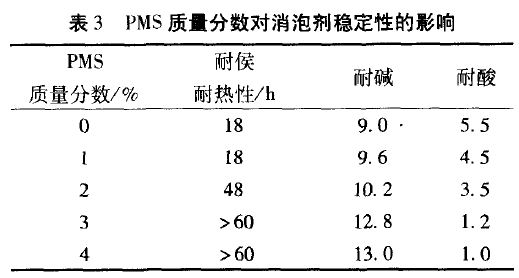

表3为PMS质量分数对消泡剂稳定性的影响。
由表3可见，未加PMS的乳化体系制得的消泡剂乳液在pH值为5．5和9.0的条件下会很快破乳、分层；随着PMS用量的增加，乳胶粒粒径越来越小，乳液的各种稳定性也越来越好，外观上乳液逐渐由乳白色变透明；PMS质量分数为3％ 的消泡剂乳液的耐热性好，在较宽的pH值及温度范围内稳定。
2．4 PMS用量对消泡剂乳胶粒粒径的影响
PMS作为乳化剂需兼顾消泡活性和乳液稳定性。乳液pH值的高低影响消泡剂乳液的带电性能，进而对乳液稳定性有直接影响。在弱酸、弱碱性作用下，乳胶粒子表面形成双电层结构，使乳胶粒子之间产生排斥力，从而阻止粒子聚集，使乳胶粒分散更好，有利于乳液稳定。若酸、碱性过强，则乳胶粒表面形成的双电层遭到破坏；乳胶粒之间因斥力过大而出现破乳，严重限制了有机硅消泡剂的应用范围。作为刺破泡沫的“针尖”，粒径在l0～20μm之间的乳胶粒插入泡沫膜表面阻力小、入膜深和泡沫排水时问短，破坏油-水-气膜的能力强，消泡速度快；如果乳胶粒粒径太小，乳胶粒与泡沫膜作用加强，导致排水时间变长，故消泡时间变长；乳胶粒粒径太大则难乳化、不稳定，硅油很容易分离，消泡剂容易失活 。

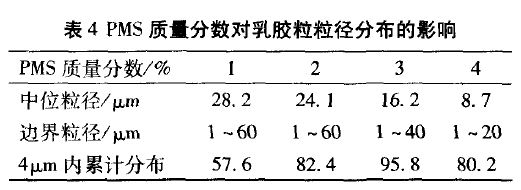

表4为PMS用量对乳胶粒粒径的影响。
由表4可见，PMS的质量分数过大，乳胶粒粒径变小，分布变宽，影响到其消泡效果；而PMS用量较少，乳液稳定性较差。PMS质量分数为3％的消泡剂乳液粒径为16．2 m的乳胶粒的数量占乳液体积的95．8％。

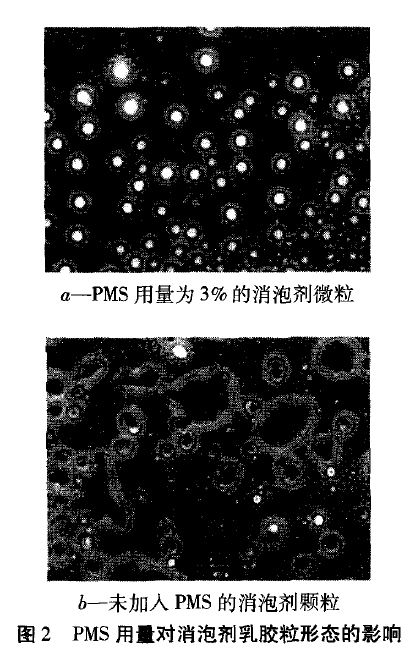

图2为PMS用量对消泡剂乳胶粒形态的影响。
由图2可见，PMS质量分数为3％ 的消泡剂，其乳液粒径细小、均匀、呈规则圆球状；未加PMS乳化的消泡剂乳液颗粒较大、形状不规则，乳化不完全，有明显油状颗粒物。
2．5 PMS的用量对消泡剂性能的影响

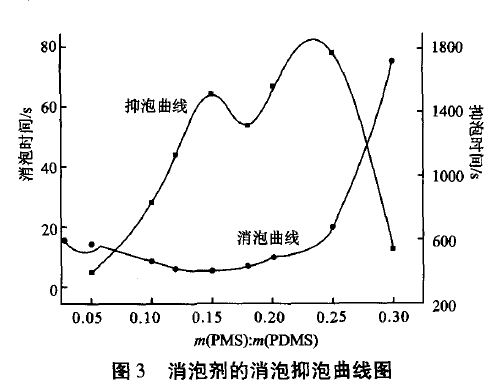

图3为消泡剂用量一定时，PMS与PDMS的质量比对消泡剂性能的影响。
由图3可见，随PMS用量的增加，乳液的消泡速度先快后慢，PMS与PDMS质量比在0．12—0．18时消泡效果最好。这可能因为乳化剂用量增加，乳化比较充分，有利于提升消泡能力；但PMS用量过多，提高了乳液亲水性，使疏水基团难以吸附在气液界面，影响其消泡能力。抑泡能力出现双峰状变化趋势，PMS与PDMS质量比在0．12～0．25时抑泡时间长、效果好。这是因为PMS用量过高时，乳胶粒粒径过小，界面能太大，乳液的稳定性和抑泡性能反而下降；且乳化剂用量过多，经济上也不划算。
综合考虑消泡能力和抑泡效果，m(PMS)／m(PDMS)为0．15较好，此时消泡时间5．5 S，抑泡时间1 510 S。
