加热炉的排烟系统

为了能使加热炉能正常工作，需要不断的供给燃料燃烧所要的空气，同时又要不断地把燃烧后产生的废烟气排出炉外，因此，炉子设有排烟系统。

烟道

a 烟道布置。对烟道布置的要求：

（1）地下烟道的排布不会妨碍交通和地面上的操作，因此一般烟道都会尽量布置在地下。

（2）要求烟道路程短，局部阻力损失小。

（3）烟道较长时，其底部要有排水坡度，以便集中排出烟道积水。

（4）当烟道中有余热回收装置时，一般要设置旁通烟道和相应的闸板、人孔等，以便在余热回收装置检修时可不影响炉子的生产操作。

（5）烟道要与厂房柱基、设备基础和电缆保持一定距离，以免受烟道温度影响。

b 烟道断面。烟道一般采用拱顶角为60°或180°的烟道断面，当烟气温度较高、地面载荷较大、烟道断面较大或受振动影响大的烟道，一般用180°拱顶。同样烟道断面积时，60°拱顶的烟道高度可小些，但应注意防止因拱顶推力而使拱脚产生位移。

烟道内衬黏土砖的厚度与烟气温度有关。当烟气温度为500~800℃，烟道内宽小于1m，一般用113mm厚的黏土砖，大于1m，用230mm厚黏土砖；烟气温度低于500℃时可用100号机制红砖内衬。当烟道没有混凝土外框时，外层用红砖砌筑，其厚度应能保证烟道结构稳定。

烟道闸板和烟道人孔

a 烟道闸板  为了调节炉膛压力或切断烟气，每座炉子一般都要设置烟道闸板。

b 烟道人孔  烟道上一般都要开设人孔，以便于清灰、检修和开炉时烘烤。

C 烟囱

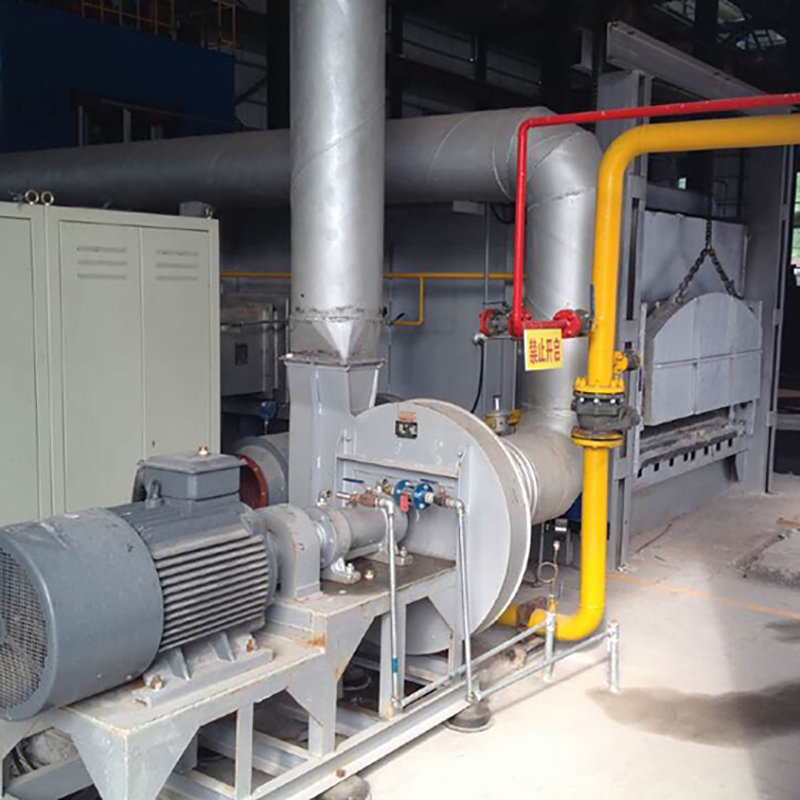

加热炉的排烟一般都用烟囱，因为它不需要消耗动力，维护简单，只有当烟囱抽力不足时，才采用引风机或喷射管来帮助排烟。

烟囱是最常用的排烟装置，它不仅起排烟作用，而且也有保护环境的作用。烟囱有砖砌、混凝土以及金属三种。

金属烟囱寿命低，易受腐蚀，但它建造快，造价低。当烟温高于350℃时，金属烟囱要砌内衬，衬砖厚度一般为半块砖。烟温达到350~500℃时用红砖砌筑，高度为烟囱的1/3，烟温为500~700℃时烟囱全高衬砌红砖，700℃以上时烟囱全高衬砌耐火砖。

工业炉用烟囱在投入使用前一般要进行烘烤。烘烤方法一般是在烟道或烟囱底部烧木柴或煤炭，随着抽力的形成，气流逐渐与炉子接通。烟囱烘干后如出现裂纹，应及时进行修补。烘烤烟囱的最高温度为：

有耐火砖内衬的红砖烟囱——300℃；

无耐火砖内衬的红砖烟囱——250℃；

有耐火砖内衬的钢筋混凝土烟囱——200℃；

有耐火砖内衬的金属烟囱——200℃。
