1.6.3 止回阀
止回阀又称逆止阀或单向阀，是依靠阀前、阀后流体的压力差而自动启闭，是用来防介质倒流的一种阀门。止回阀的阀体上标有箭头，安装时必须将箭头的指示方向与介质流动方向一致。
给水止回阀按阀芯的动作分为升降式和摆动式两种。这里主要讲升降式。
升降式止回阀又称截门式止回阀，主要由阀盖、阀芯、阀杆和阀体等零件组成。如图1-37所示。在阀体内有一个圆盘形的阀芯，阀芯连着阀杆（也可用弹簧代替），阀杆是不穿通上面的阀盖，并留有空隙，使阀芯能垂直于阀体作升降运动。这种阀门一般应安装在水平管道上。例如安装在给水管路上的止回阀，当给水压力比汽包压力低时，由于阀芯的自重，再加上汽包内压力的作用，将阀芯压在阀座上，阻止水倒流。升降式止回阀的优点是：结构简单，密封性较好，安装维修方便。缺点是：阀芯容易被卡住。

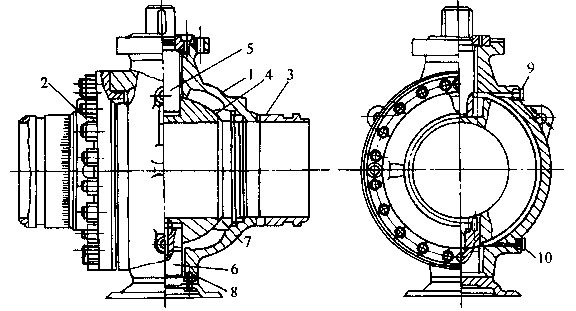

图1-38 球阀结构示意图
1—阀体；2—阀体盖；3—短节；4—阀心；5—上阀杆；6—下阀杆；7—阀座与密封圈；8—轴承；9、10—密封油注入口
1.6.4 球阀
球阀的结构如图1-38所示，在球形的阀芯上有一个与管道内径相同的通道，将阀芯相对阀体转动90°，就可使球阀关闭或开启。球心上下有阀杆和滑动轴承。阀座密封圈采用高分子材料（尼龙、聚四氟乙烯等），阀座与球心配合形成密封。阀体与球心为铸铁结构。球阀按阀芯的安装方式分为浮动式与固定式，浮动结构的密封座固定在阀体上，球心可自由向左右两侧移动，这种结构一般用于小口径球阀。关闭时，在介质压力作用下，球心向低压移动，并与这一侧的阀座形成密封。这种结构属于单面自动密封，开启力矩大。固定结构与浮动结构相反，它把阀芯通过上下阀杆和径向轴承固定在阀体上，而令阀座和密封圈在管道和阀体腔的压差作用下（或采用外加压力的方式），紧压在球体密封面上。它可以实现球体两侧的强制密封。固定结构动作时，球体上的介质压力由上下轴承承受，外加密封压力还可暂时卸去，因此启动力矩小，适用于高压大口径球阀。
球阀的结构比较复杂，体积和宽度较大，但高度较低；球阀的动作力矩大，动作时间短，开关速度快，全启时压力损失小，密封条件好；而且近年来结构上有很多发展，已经适于制成高压大口径的规格。
球阀的驱动方式有电动、气动、电液联动和气液联动等类型，这些驱动装置上往往同时配有手动机构，以备基本驱动机构失灵时使用。
1.6.5 旋塞阀
旋塞阀广泛用于小管径的燃气管道，动作灵活，阀杆旋转90°即可达到完全启闭的要求，可用于关断管道，也可以调节燃气量。无填料旋塞是利用阀芯尾部螺栓的作用，使阀芯与阀体紧密接触，不致漏气。这种旋塞只允许用于低压管道上。
填料旋塞阀是利用填料填塞阀体与阀芯之间的间隙而避免漏气。这种旋塞可以用在中压管道上。
油密封旋塞阀的结构如图1-39所示，油密封保证阀芯的严密性，提高抗腐蚀能力，减小密封面的磨损，并使阀芯转动灵活。润滑油充满在阀芯尾部的小沟内，当拧紧螺母时，润滑油压入阀芯上特制的小槽内，并均匀地润滑全部密封表面。这种旋塞阀可以使用在压力较高的燃气管道上，并且有启闭灵活、密封可靠的特点。

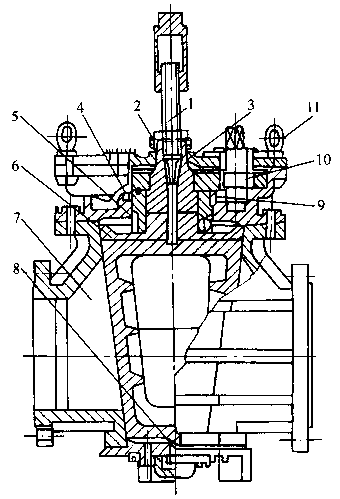

图1-39 油封旋塞阀结构图
1—送油装置；2—指针；3—单向阀；4—O形密封；5—轴承；6—阀塞；7—阀体；8—阀塞调整；
