加热炉之无焰燃烧器

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2016-08-15 10:14【

无焰燃烧器是气体燃料与空气先混合然后再燃烧的燃烧装置。这类燃烧器由于预先混合,故燃烧火焰短,但要有压力较高的煤气(>10kPa),且助燃空气不能预热到很高温度。工业上常用的是喷射式无焰燃烧器,由于其结构简单,不用鼓风机,所以在加热炉上亦常被使用。无焰燃烧器的原理如图1-23所示。

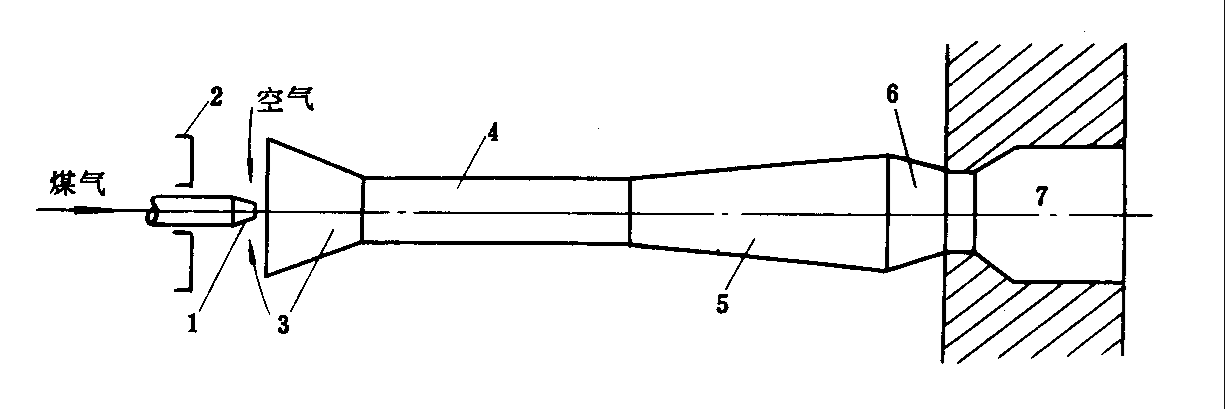

1-23 无焰燃烧烧嘴示意图

1—煤气喷口;2—空气调节阀;3—空气吸入口;4—混合管;5—扩张管;6—喷头;7—燃烧坑道

煤气以高速由喷口1喷出,空气由吸入口3被煤气流吸入,因为煤气喷口的尺寸已定,煤气量加大时,煤气流速增大,吸入的空气量也按比例自动增加。空气调节阀2可以沿烧嘴轴线方向移动,用来改变空气吸入量,以便根据需要调节过剩空气量。煤气与空气在混合管4内进行混合,然后进入一段扩张管5,它的作用是使混合气体的静压加大,以便提高喷射效率。混合气体由扩张管出来进入喷头6,喷头是收缩形,以保持较大的喷出速度,防止回火现象。最后混合气体被喷入燃烧坑道7,坑道的耐火材料壁面保持很高的温度,混合气体在这里迅速被加热到着火温度而燃烧。

这类烧嘴视空气预热与否分为冷风和热风喷射式烧嘴两种。又可根据煤气发热量的高低分为低发热量及高发热量两种烧嘴。

喷射式无焰燃烧器在我国已标准化,系列化了,使用时只需根据燃烧能力选用即可。

最后应明确一点,任何型式的烧嘴都不是万能的,在选用时,必须根据炉子结构的特点、加热工艺的要求、燃料条件等综合考虑之。
