金属流动速度场

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-04-03 08:05【

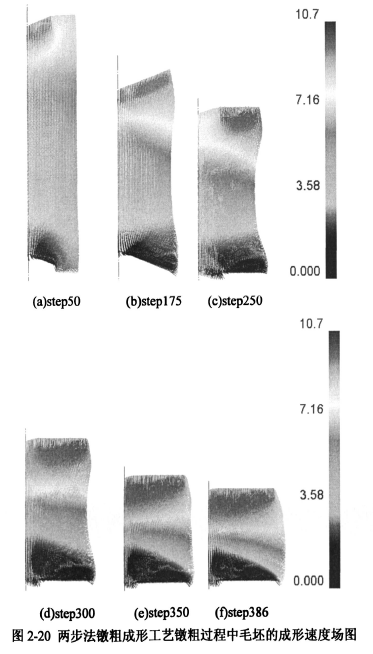

图2.20中列出的是L=Omm,圆锥形砧砧角为2l。时,即变形最均匀时,H/D=2.5坯料采用两步法镦粗成形工艺过程中毛坯的成形速度场分布。


镦粗过程中,上砧作为主动模具,下砧固定不动,坯料上端面为主动变形区,下端面为被动变形区,因此从图中可以看出上端坯料的流动速度远远大于下端坯料的流动速度。(a).(b)图中坯料在上砧作用下,同时向毛坯内部和侧表面流动,侧表面金属流动相对于中心处容易,使得毛坯出现凹坑;(c).(d)图中更换平砧后,毛坯上下端面的金属流动再一次开始贴模,未完全贴模时,毛坯向中心流动更快,完全贴模后,毛坯内部的金属向外流动更容易,故贴模过程中凹坑先增大后减小;(c).(f)图中平砧继续下压,完成镦粗工序,上下端面的金属在摩擦的作用下,向侧表面流动较为缓慢,毛坯侧表面的金属受到内部金属的作用向外流动的速度较大,使得凹坑消失。
