空心钢锭开坯锻造工艺的制定

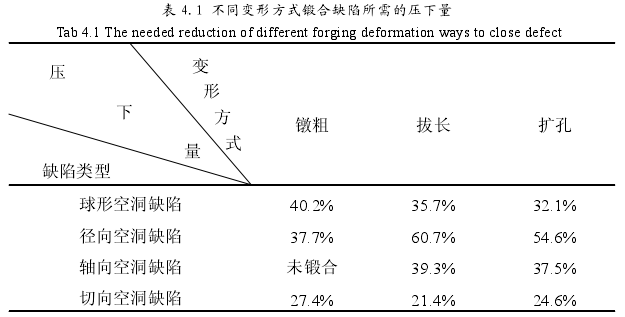

空心钢锭开坯锻造的目的是打碎粗晶、锻合缺陷、压实心部、减小夹杂影响。从表4. 1可以看出墩粗、拔长和扩孔锻合四种不同方向的空洞缺陷所需的压下量，从图4.2,  4.5,  4.6,  4.8不难看出，当墩粗压下量过大时，内孔壁会产生鼓形，造成内孔直径减少，考虑到墩粗后与后续芯轴拔长和马杠扩孔工艺的衔接，我们即不希望空心钢锭内壁产生折叠也不希望内壁出现鼓形，因此考虑到实际的锻造工艺允许的墩粗压下量，我们可以得出，在一定压下量的墩粗下，墩粗不能锻合轴向空洞缺陷，而且轴向缺陷有增大趋势;拔长和扩孔达到一定变形量时可以锻合各个方向的缺陷。从各工艺衔接的合理性和对缺陷锻合能力方面考虑，空心钢锭开坯锻造工艺可不选用墩粗，直接进行拔长或扩孔。
