铝合金锻造工艺的方案与模拟参数

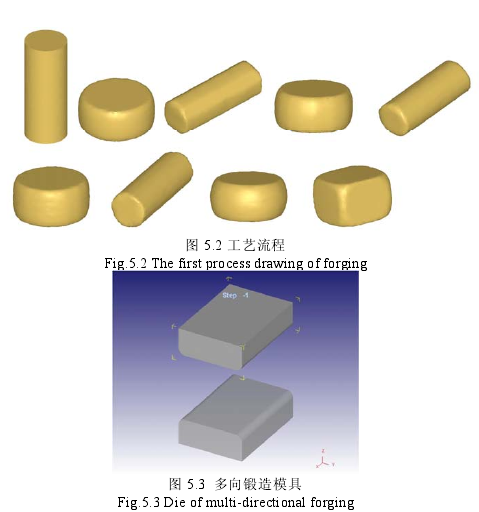

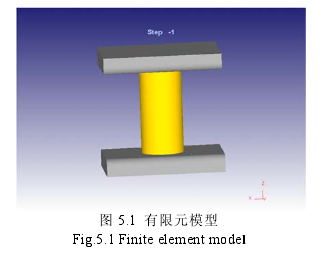

要模拟的是一个复杂的多向锻造过程，整个过程运用 Deform-3D 有限元模拟软件模拟，建立如图 5.1 所示的有限元模型。原始坯料尺寸为 Φ250×500，最终锻件大厚板尺寸为 580（LT）×410（L）×100（ST）。锻造方案的工艺流程见图 5.2，对设计的锻造方案进行模拟，锻造模拟过程中包括镦粗、拔长、滚圆、压扁打方、平整等步骤，这些步骤的目的就是为了让坯料充分变形，以此来达到消除铸造组织缺陷、改善坯料心部死区变形等情况。在模拟过程中，模拟导入第三章求出的流变应力本构方程，为防止低温下锻造，分两次加热，初始温度为 420℃，模具温度为 380℃，模具与坯料间摩擦系数为 0.3，坯料和砧子的热传导系数为 3.0N/mm/s/℃，坯料和空气的传热系数设为0.02N/mm/S/℃，环境温度为 20℃模具由两块平砧 700（LT）×500（L）×200（ST）组成，其模型见图 5.3。
