耐火泥和耐火粉料

1.耐火泥耐火泥是砌筑耐火制品用泥浆的干料成分，耐火泥的化学成分、抗化学侵蚀性，热膨胀率等应接近于被砌筑的耐火制品的相应性质。

耐火泥作为泥浆使用时应具有一定的牯结性、透气性、耐火度和机械强度。耐水泥一般由熟料与结合牯土组成，熟料是基本成分，结合牯土（生料）是结合剂，能在水中分散,增加耐火泥的可塑性。结合牯土最适宜的数量(就形成砖缝的强度而言）随熟料的颗粒度而变，熟料粒度大，结合牯土含量应多，耐火泥成分中熟料含量多，则机械强度增大,结合牯土含量增多则透气性降低。

耐火泥的耐火度取决于原料的耐火度及其配料比，一般耐火泥耐火度应稍低于所砌筑耐火制品的耐火度。

主要耐火泥的分类、颗粒组成见表5-3-7:

2.耐火泥浆。各种耐火砌体除个别部位（如镁砖炉底，平炉炉顶）采用干砌外，绝大部分均使用泥浆砌筑。质量优良的耐火泥浆应具有一定的工作性质，并且在以后的烘烤、加热及操作期间内，应使耐火砖彼此牢结、砖缝致密、抵抗高温及炉气，炉渣的侵蚀。

耐火泥浆应具有下述工作性质：以水或其他溶剂调合时，具有一定的工作稠度,便于泥浆抹在砖块上，稳定性能。长期内保持调和状态，不分层，不改变稠度;柔和性。能将施加于表面的压力传递于较深的各层中，填平凹部，不分层，不开裂;保持一定水分的能力。避免砌筑时由于砖块气孔吸水而发生过早的脱水现象。

采用的耐火泥浆稠度与砖缝大小有关:稠耐火泥浆用于砌筑4"6mm砖缝;半稠耐火泥浆用于砌筑2"3mm砖缝;稀耐火泥浆用于砌筑1mm砖缝。

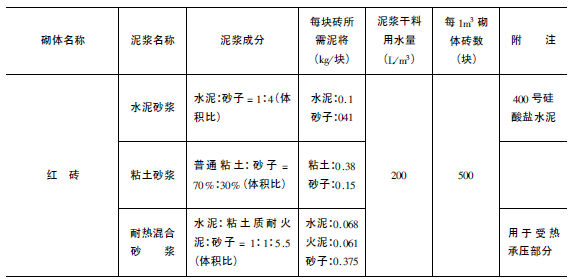

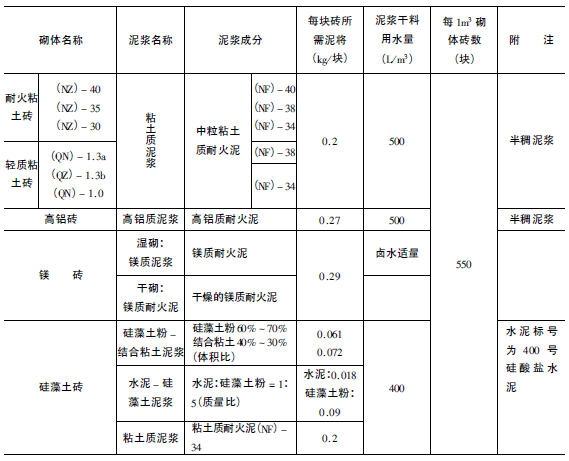

砌筑工业炉常用的耐火泥浆种类及其用量见表5-3-8。

砌筑耐火混凝土预制块所使用的耐火泥浆种类与参考成分见表5-3-9。
