网站地图|收藏本站|在线留言|腾讯博客|新浪博客您好,欢迎来到凤谷官网!

凤谷

新型烧结技术突破者Regenerative furnace expert

全国咨询电话0510-88818999
180-5158-2312

更少能源更多能量
当前位置:首页 » 凤谷资讯中心 » 行业资讯 » 扭转镦粗鼓形对比实验

扭转镦粗鼓形对比实验

文章出处:江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司 www.fg-furnace.com人气:-发表时间:2017-04-20 10:05【

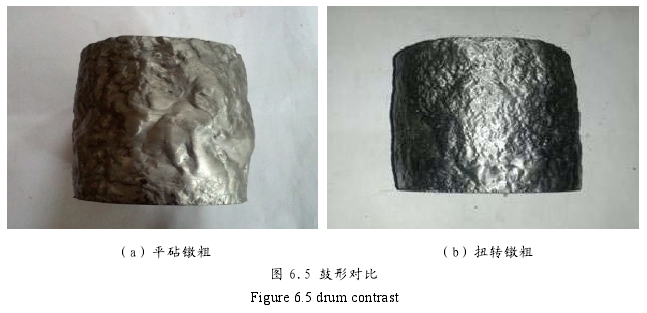

传统平砧镦粗与扭转镦粗压下量均为 40%,扭转镦粗的扭转角度为 30°。实验后,我们可以从图 6.5 看出,铅锭扭转镦粗的鼓形明显小于传统平砧镦粗,形状更为规则,没有较大尺寸的凸起。

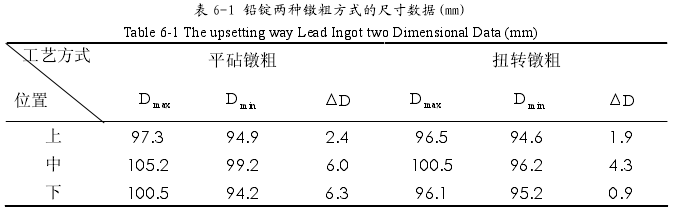

从表 6-1 我们可以看出,相比较传统平砧镦粗,扭转镦粗后铅锭的上、中、下各位置最大直径与最小直径的差值较小,而且上、中、下各位置间的差值也较小,这就说明扭转镦粗后的铅锭圆柱度更好一些,形状更加均匀。
