扭转镦粗装置设计

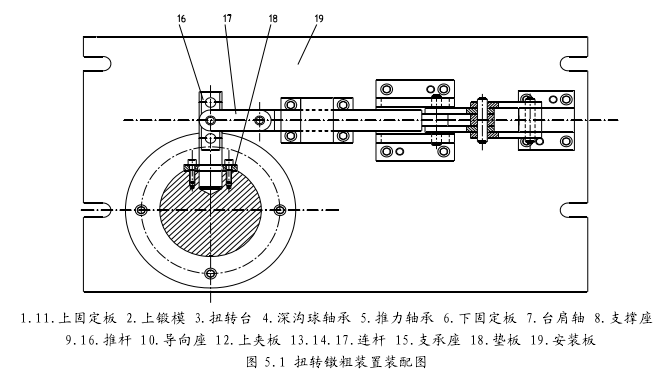

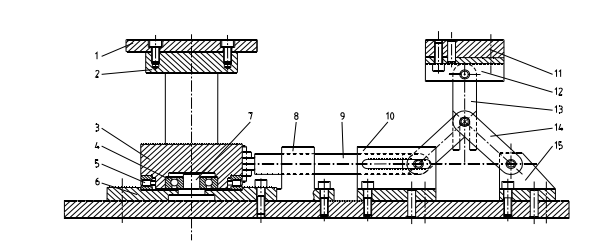

扭转镦粗工艺需要在下压的同时提供扭转力，为了能在同一台压力机上完成这项工艺，本文设计了一套扭转镦粗装置，装配图如图 5.1 所示，三维图如图 5.2 所示。从图 5.1 来分析该装置的工作原理，上固定板 1 和 11 安装于压力机的上横梁，两夹板 12与连杆 13 通过销钉铰接，连杆 13 与 14 所示的 4 个连杆通过销钉连接，推杆 9 与连杆14 通过销钉连接后，让销钉穿过导向座 10 的滑槽，使得连杆、推杆组成推力机构，推杆 9 与连杆 17 通过销钉连接，连杆 17 主要起到在扭转时改变推力方向的作用，推杆 16 与扭转台 3 通过螺钉固定在一起，借助连杆 17 传导来的推力来推动推杆 16，从而使得扭转台旋转起来。
