平焰(平展形流股)和回流区

凤谷工业炉集设计研发,生产销售,培训指导,售后服务一体化,专利节能技术应用,每年为企业节省40%-70%的能源成本,主要产品加热炉,工业炉,节能炉,蓄热式炉,垃圾气化处理设备，欢迎致电咨询:0510-88818999

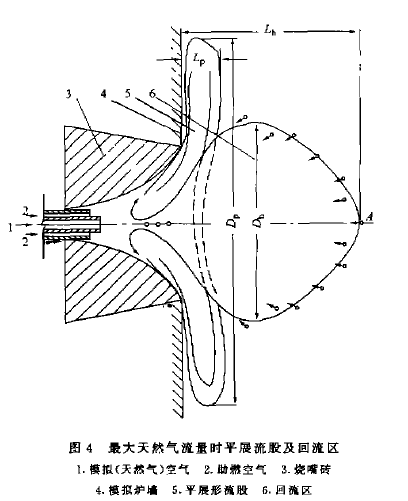

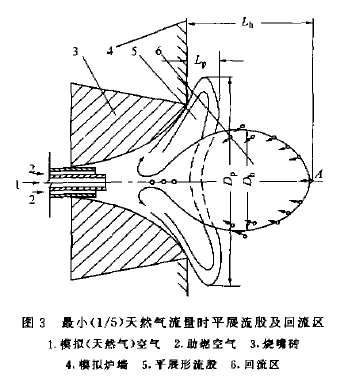

图3是I／5(额定值)天然气流量时平展形流股及回流区试验结果。而图4是最大(额定值)天然气流量时平展形流股及回流区试验结果。

在图3和图4上，Dp表示平焰的直径(圆盘直径)， 表示平焰厚度。Lh表示回流区自烧嘴砖外表面到回流区前滞点A距离．即回流区的最大长度，Dp表示回流区的最大直径。

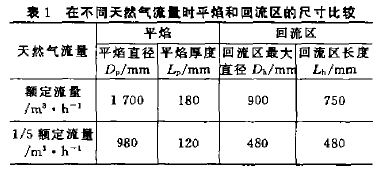

表1是在不同天然气流量时平焰尺寸和回流区尺寸的比较。
