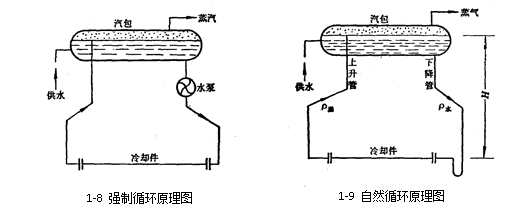

汽化冷却的装置的循环方式有两种：一是强制循环，如图1-8所示；二是自然循环，如图1-9所示。汽化冷却系统还包括软水装置、供水设施（水箱、水泵）、冷却构件、上升管、下降管、汽包等。
自然循环时，水从汽包进入下降管流入冷却水管中，冷却水管受热时，一部分水变成水蒸汽，于是在上升管中全是汽水混合物，因为汽水混合物的密度ρ混比水的密度ρ水小，故下降管内水的重力大于上升管内汽水混合物的重力，两者的重力差H（ρ水－ρ混），即为汽化冷却自然循环的动力源泉，汽包的位置越高（H值越大）或汽水混合物密度ρ混越小（即其中含汽量越大，则自然循环的动力越大）。因此管路布置上，首先要考虑有利于产生较大的自然循环动力，并尽量减少管路阻力。
如果汽包的高度和位置受到限制或由于其他原因，采用自然循环系统难以获得冷却构件所需要的循环流速时，也可以采用强制循环系统。强制循环的动力是循环水泵产生的，循环水泵迫使水产生从汽包起经下降管、循环泵、炉底管和上升管，再回到汽包的密闭循环。
