燃烧器结构

高温空气发生器整个燃烧过程采用分级燃烧,根据式(1) M1/ M2 设计为1 :9 ,一次燃料在燃烧器的上方约400 mm 处喷入。为形成二次燃料的高温低氧燃烧,把所需的燃气分成4 等份,从同一高度的4 个点加入,并且4 点处在同一圆周上,该圆的直径大小与高温空气入口圆的直径之比满足式(2) 取值范围。先设计D1/D2 = 0. 314 ,在试验中可以根据需要调整D2的大小。

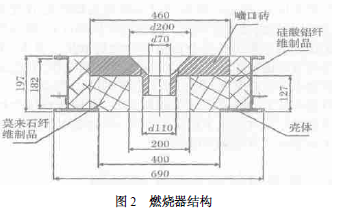

设计中考虑到喷口砖的重量比较大,如果耐火材料采用耐火纤维,则会难以承受其整个重量,所以在燃烧器壳体上设计一支撑钢板。燃烧器整个结构如图2所示,在其两边设计了4个二次燃料入口,在壳体上焊接了4 个二次燃料管的固定支架;为了防止高温喷口砖与钢板直接接触,内层莫来石纤维制品设计可参考文献 。
