推力轴承的选取

文章出处:江苏凤谷节能科技有限公司www.fg-furnace.com责任编辑:江苏凤谷节能科技有限公司www.fg-furnace.com人气:-发表时间:2017-04-19 10:05【

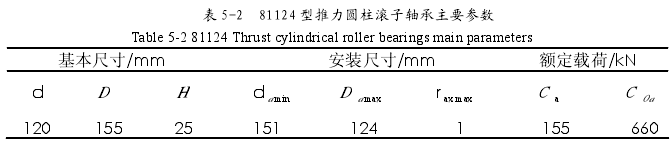

由于扭转镦粗工艺在扭转台扭转的同时会有很大的轴向下压载荷,所以如果光靠一个普通深沟球轴承是无法承受过大的轴向载荷。因此还需要添加一个推力轴承,推力轴承又称作止推轴承,其主要承受轴向力。常见的推力轴承有:推力球轴承、推力圆柱滚子轴承、推力圆锥滚子轴承、推力调心滚子轴承等。其中推力圆柱滚子轴承所能承受的轴向载荷最大。本文设计的扭转镦粗装置所选取的推力轴承为 81124 型推力圆柱滚子轴承,其主要参数如表 5-2 所示。


扭转镦粗时,扭转台不仅需要扭转的推力更主要受到了轴向的下压载荷,这就需要对推力轴承的载荷进行校对。本文设计的扭转镦粗装置安装在 200T 液压机上,装置转速大概为 n=1r/min;实验所用锻件直径尺寸最大为 80mm 时,所需最大压力约为F=350k N。当量动载荷 P 的计算公式为:


式中:df 为冲击载荷系数;F 为压力。

额定静载荷C'O的计算公式为:


式中:So 为静载荷安全系数;P 为当量动载荷。

额定动载荷C'的计算公式为:


式中:P 为当量动载荷;'? 为寿命指数;n 为转速;hL 为装置使用寿命。

当轴承转速比较低,对运转精度和摩擦力矩要求不高,且允许有较大的接触应力时,So的取值可以小于 1,本文取 0.8。冲击载荷系数在工作状态相对平稳时df =1.1。由于本装置非生产所用,所以使用寿命取 1000h。通过计算可得:C'O=280k N;C'=151k N。对比表 5-2,C'O小于COa,C'小于Ca,因此所选轴承符合强度计算要求。
