天然气平焰烧嘴的实验装置

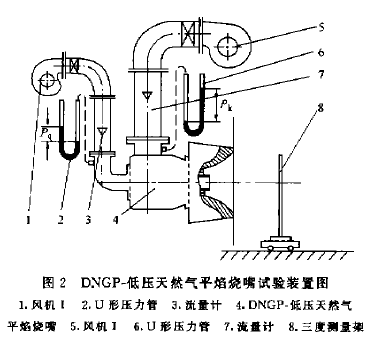

图2是DNGP低压天然气平焰烧嘴试验装置图。它由以下几个主要部分组成：用于试验的DNGP一100低压天然气烧嘴4，用于测量天然气和助燃空气流量的流量计3、7，用于测量烧嘴前天然气和助燃空气压力的U 形压力管2、6，用于提供模拟空气(天然气)和助燃空气的高压进风机1、5和用于参数采集的三度空间测量架8。

由于本试验是研究烧嘴所形成的流场，则流场周围介质(空气)必须是静止的，温度的高低必须与两风机提供风的温度基本相等。故本试验是在一个较密封的空气不流通的实验室内进行的。
