烯丙基聚醚的选择

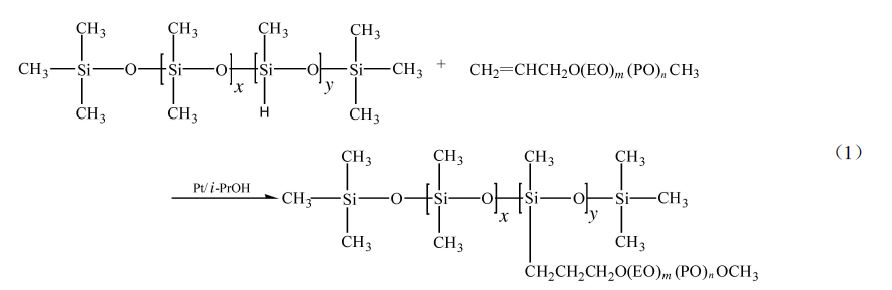

在铂催化剂作用下, Si— H与α-烯丙基聚醚中的双键发生硅氢加成反应, 得到Si— C型结构的聚醚改性聚硅氧烷, 反应式如式1。

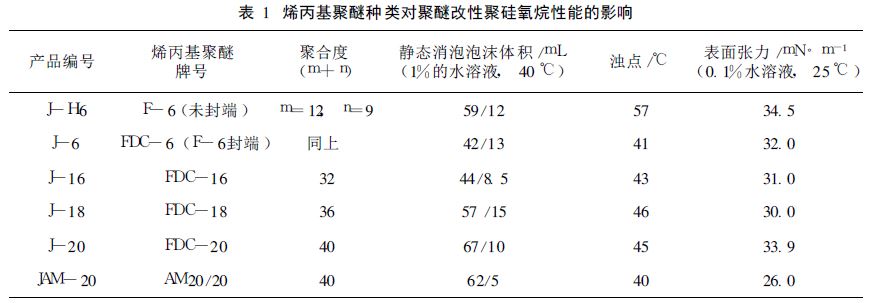

聚醚改性聚硅氧烷的泡高、浊点和表面张力是决定其消泡性能的主要因素。在浊点以上起消泡作用;在浊点以下作为硅油的乳化剂发挥乳化作用, 同时与体系相容, 不引起残留。其中聚醚中EO/PO的比例和链长是影响聚醚改性聚硅氧烷消泡性能的直接因素(见表1)。

由表1可见, 采用甲基封端烯丙基聚醚的产品较采用未封端烯丙基聚醚的产品具有更低的表面张力和泡沫高度。这是由于端甲基较端羟基具有更低的能量和疏水性能, 且浊点有较大幅度的降低, 这一点更有利于实现低温消泡性。

由表1 还可看到, 由AM20/20改性的聚硅氧烷JAM-20 表面张力低、泡沫高度低, 浊点也较低, 适合低温消泡;由FDC-16制得的J-16与之相接近, 因此我们选择烯丙基甲基聚醚FDC-16作为改性聚硅氧烷的原料。
