消泡剂配方的优化

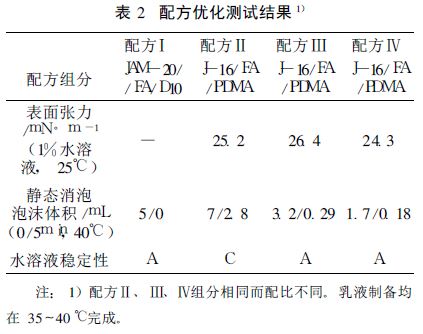

初步的实验研究发现, 聚醚改性聚硅氧烷J-16具有适宜的浊点、良好的消泡能力和乳化硅油能力, 但作为抗剪切的持久消泡能力不足。要保持持久的消泡活性, 必须在介质中添加具备适宜分散的颗粒度作为永久的消泡核心。为此,需要将其与疏水改性的二氧化硅、消泡硅膏甚至二甲基硅油(PDMA)配伍, 用适量的非离子型表面活性剂作为作乳化剂, 制成含有效物质量分数约50 %的乳液。乳液的消泡性能见表2。

由表2 可见, 以JAM -20 构成的配方Ⅰ 具有优异的消泡能力, 而且乳液稳定性优。这主要原于封端聚醚AM20/20的摩尔质量分布窄, 而且封端程度高, 但此产品国内不易获得, 且价格昂贵。以自制的大分子聚醚改性聚硅氧烷J-16配制的消泡剂, 配方Ⅲ和Ⅳ的稳定性优, 而配方Ⅳ的表面张力更低, 消泡能力显著, 在40 ℃操作温度下, 消泡持久性能优越。

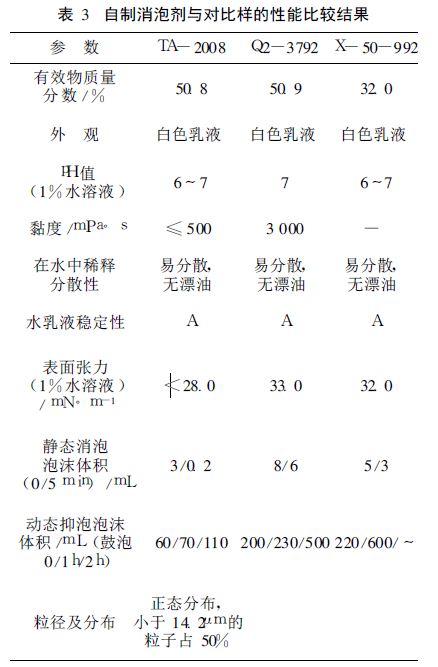

综合各项性能, 最终确定以配方Ⅳ为纺织软片用消泡剂TA-2008, 并与进口对比样品进行性能比较, 结果见表3。

由表3可见, 自制的消泡剂TA-2008静态消泡性优, 动态抑泡持久, 鼓泡初始及2 h后的泡沫高度大大低于对比产品, 产品水分散液稳定, 乳液颗粒分布均匀适宜, 作为纺织软片的消泡剂, 其综合性能优异。其后, 放大产品在软片生产工艺中通过3个月试用阶段, 对软片的静态和动态消泡性测试和实际应用结果表明, 该消泡剂具备抗剪切和耐高温特性。在纺织软片生产中得到成功使用, 效能达到进口产品水平。
