网站地图|收藏本站|在线留言|腾讯博客|新浪博客您好，欢迎来到凤谷官网！
新型烧结技术突破者Regenerative furnace expert
热门关键词：

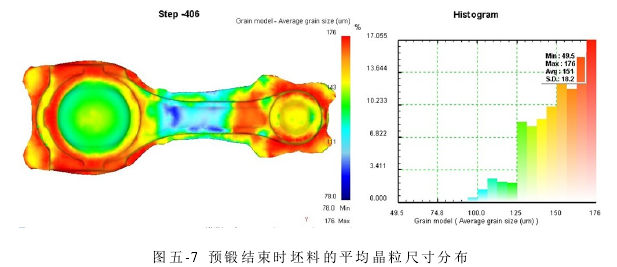

预锻结束时坯料的平均晶粒尺寸分布如图5-7所示。由图可知，杆部区域的晶粒尺寸主要在100~110um之间，晶粒在预锻时得到细化，对于提高连杆的疲劳强度十分有益。小头部区域的晶粒也得到细化，其晶粒尺寸主要在135~145um之间。预锻结束后，还保持初始晶粒尺寸的区域减小到17.05%，较辊锻结束时减少了27.91%。预锻结束后，坯料的整体平均晶粒尺寸为151um,较辊锻结束时减小了7um。
