优化后连杆成形过程有限元模拟

文章出处：江苏凤谷节能科技有限公司 www.fg-furnace.com责任编辑：江苏凤谷节能科技有限公司 www.fg-furnace.com人气：-发表时间：2017-05-04 10:05【大中小】

上节中所得的优化辊锻毛坯是按照优化面积法所得，并且直接将其作为始毛坯进行数值模拟，未考虑辊锻过程的影响，因此需要对其进行四道次辊锻有限元模拟与预锻、终锻模拟，以保证数值模拟的可靠性。

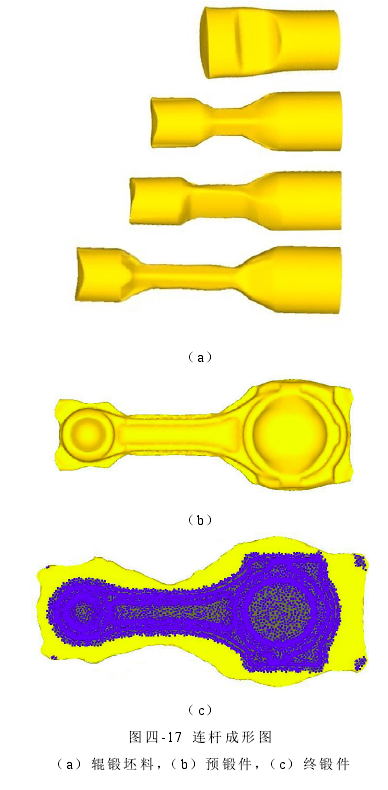

参照第三章的辊锻工艺设计方法，对优化后的毛坯进行辊锻工艺设计，得到辊锻毛坯图及辊锻模具，建立有限元模型后，对优化后方案进行数值模拟，得到如图4-17所示连杆成形图。从图中可以看出，终锻件充满，飞边较为均匀，提高了材料利用率。
