预制件合理结构及尺寸选择

影响到预制件合理结构及尺寸选择的因素较多，现侧重于炉壁散热损失方面提出一些经验数据供选用时参考。

由于锻造加热炉的热工制度与许多因素有关。为此，热工计算也相当复杂，并且计算的结果也存在着一定的误差，为了使各种锻压加热炉都达到ZBJ01003-87 机械工业炉窑及站房能耗分等汇编中关于锻造加热炉能耗分等之规定，我们的做法分述如下：

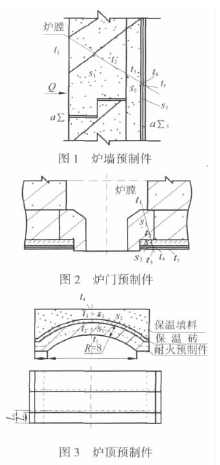

(1)炉墙预制件见图1。当t1=1 300℃，预制件s1=345mm，保温层s2＞115mm，石棉板s3=10～20mm，此时，炉壁温度ts≯120℃。

(2)炉门预制件见图2。当t1=1 300℃时，s1、s2、s3 的厚度同炉墙，则炉壁温度t5≯120℃。

(3)炉顶预制件见图3。图3 中B 为标准砌体跨度，R 为圆弧半径，R=B 即拱中心角α=60°。当t1=1 300℃时，预制件s1=230mm，b=200～230mm，l1=230mm， l2=230+30～50mm， 保温层s2=65～132mm 填料层s3＞100mm，此时，炉顶壁温度t4≯100℃。
