终锻时晶粒的变化情况

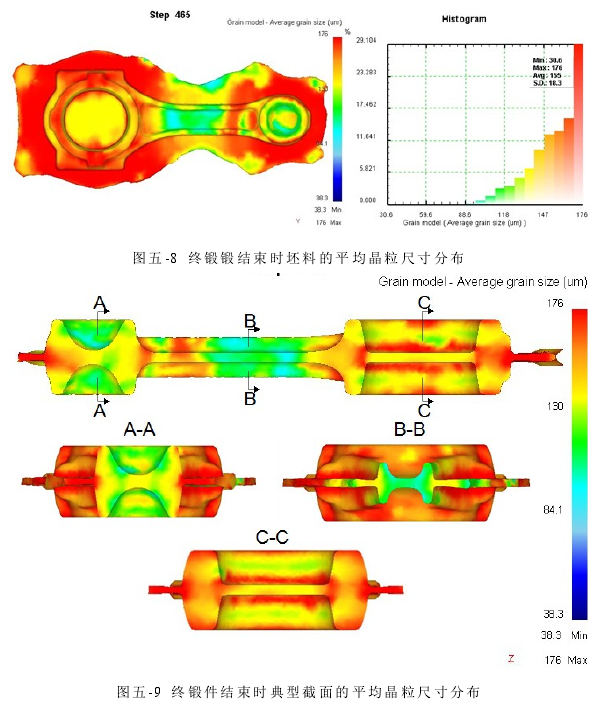

图5-8为终锻结束时坯料的平均晶粒尺寸分布图。从图中可看出，有29.10%的区域还保持初始晶粒尺寸，较预锻结束时的17.05%，还提高了11.95%。其主要原因是在终锻时飞边部位金属由于金属流动受较大摩擦力缘故会产生大量变形热从而使得该部位的金属温度升高，促进了晶粒长大，从而使的锻件的整体平均晶粒尺寸由预锻结束时的151um上升至15 5um。但这部分大的晶粒主要在飞边区，对锻件的性能影响不大。

图5-9为终锻结束时几个典型截面上的平均晶粒尺寸分布。从图中可以看出，终锻结束时大头部区域的平均晶粒尺寸主要在135~160um的范围内，小头部区域的平均晶粒尺寸主要在130~140um的范围内，杆部区域的平均晶粒尺寸主要在100~130um的范围内。与原始的晶粒尺寸175.6um相比，整个区域内晶粒都得到了细化，杆部区域晶粒最细小，小头部区域次之，大头部区域晶粒最大。
